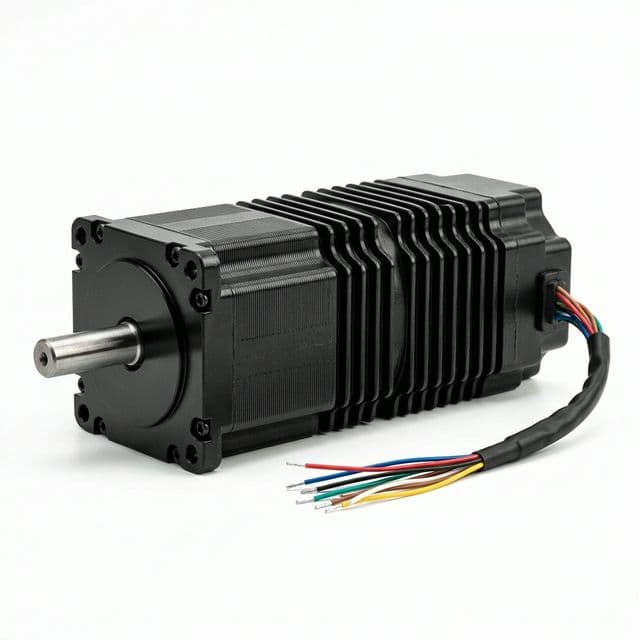

Herramienta 24.0 kg-cm (333.2 oz-in) NEMA 23 4-Wire y Reporte de Decision 12V
Esta guia cubre tanto high torque stepper motor como las busquedas 12v stepper motor high torque, 12v stepper motor high torque 5000 rpm, 12v high torque stepper motor y 12v dc stepper motor high torque arms, ademas del alias 24.0 kg-cm 333.2 oz-in 4 wire nema 23 stepping motor. Usa la herramienta primero para validar viabilidad electrica y luego usa las capas de informe para decidir que comprar, que probar y donde estan los riesgos.
Primero herramienta: entrada -> resultado -> siguiente pasoRespaldado por informe: evidencia + limites + riesgosUltima actualizacion de evidencia: 2026-05-12Publicado: 2026-04-18 · Actualizado: 2026-05-12Cadencia de revision: cada 6 meses39 referencias con fuente
Capa de Herramienta: Verificador 12V para Alto Torque y 5000RPM
Introduce tu configuracion planificada de motor y driver. Esta calculadora usa un modelo determinista de cribado RL + presupuesto de pulso y devuelve un resultado claro fit/watch/limit con accion minima ejecutable, incluyendo escenarios de 5000RPM y el alias "24.0 kg-cm 333.2 oz-in 4 wire nema 23 stepping motor".
Controles de Entrada y Limites
Los campos requeridos son explicitos; los valores por defecto modelan un punto de partida comun para evaluar 12v stepper motor high torque en fase inicial. Para alias de torque (24.0 kg-cm/333.2 oz-in), usa este formulario como chequeo de viabilidad 4-wire.
Capa de Resultado: Interpretacion + Accion
Los resultados se agrupan por resumen, modelo electrico e impacto termico. Usa el selector de modo para abrir detalle sin perder la decision principal.
Estado vacio: ejecuta la herramienta para generar una decision fit/watch/limit. Las secciones de informe siguen disponibles para planificacion antes de cargar datos.
Resumen de alias: 24.0 kg-cm 333.2 oz-in 4 wire nema 23 stepping motor
Esta capa resume el significado operativo del alias: primero normalizar torque, luego evaluar viabilidad electrica y de movimiento bajo bobinado 4-wire (bipolar fijo).
Entrada alias (kg-cm)
24.0
Valor de busqueda declarado por torque nominal
Torque equivalente (oz-in)
333.3
"333.2 oz-in" es redondeo de consulta (delta 0.1 oz-in).
Torque equivalente (N·m)
2.35
Usa SI como unidad base para calculo de carga y aceleracion.
Apto / no apto por perfil de equipo
Define cuando este alias ayuda a decidir y cuando puede inducir errores de compra o validacion.
| Perfil | Apto cuando | No apto cuando | Accion minima | Evidencia |
|---|---|---|---|---|
| Compras con candidato NEMA 23 de 4 hilos | Necesita convertir 24.0 kg-cm a oz-in/N·m antes de comparar RFQ y fichas de proveedor. | Usa el torque de placa como garantia directa de rendimiento a 5000RPM. | Normalizar unidades, ejecutar el checker con R/L/corriente reales y adjuntar resultado fit/watch/limit al RFQ. | E18, E30 |
| Controles con objetivo de velocidad alta | Necesita validar margen de voltaje y demanda STEP despues de normalizar el alias. | El techo de pulso del controlador queda por debajo de la demanda requerida. | Verificar techo STEP del controlador y re-ejecutar con baseline de 24V/48V. | E3, E31, E32 |
| Equipo mecanico de brazo o eje rotativo | Quiere convertir torque nominal en compuerta estatica antes de sumar inercia y aceleracion. | Se cierra BOM sin validar tau_total frente a curva velocidad-torque. | Aplicar tau_static + tau_accel y validar con carga real antes de liberar compra. | E13, E19, E20, E21 |
Revision de brechas y cierre
Esta ronda de mejora se centra en ganancia de informacion, calidad de evidencia y seguridad de decision. Las brechas se registran de forma explicita para mantener visibles los pendientes.
Registro de cierre de brechas
Registro de mejoras de esta guia, actualizado el 2026-05-12.
| Brecha | Por que importaba | Actualizacion aplicada | Estado |
|---|---|---|---|
| Las conclusiones base no tenian trazabilidad explicita a fuentes. | Se podia leer la conclusion, pero costaba validar de que evidencia salia cada afirmacion. | Se agregaron IDs de evidencia a cada conclusion y una tabla dedicada de trazabilidad conclusion->evidencia. | Cerrado |
| Los contraejemplos de 12V estaban implicitos, no estructurados. | Sin contraejemplos estructurados, el equipo podia generalizar en exceso un solo caso de banco exitoso. | Se agrego una matriz de contraejemplos para viabilidad 12V, voltaje minimo del driver y limites de torque pull-out. | Cerrado |
| Los riesgos electricos de alto impacto estaban subespecificados. | Los picos de bus y el back-EMF en desaceleracion pueden dañar hardware aunque la corriente promedio parezca aceptable. | Se agregaron controles explicitos para picos LC y back-EMF de desaceleracion con mitigaciones respaldadas por fuente. | Cerrado |
| Los limites de temporizacion de pulsos no estaban explicitos en la ruta de decision. | Un equipo podia pasar chequeos de frecuencia y aun violar tiempos minimos STEP high/low o DIR setup durante integracion. | Se agrego una tabla de restricciones de temporizacion por clase de driver (A4988/DRV8825/DM542E) enlazada a riesgos y FAQ. | Cerrado |
| Faltaba el puente de torque de brazo (masa/radio) entre herramienta e informe. | Quien busca decisiones de brazo de alto torque necesita traducir carga/radio a torque, no solo metricas electricas. | Se agregaron escenarios de torque estatico de brazo con conversion SI/oz-in y limite dinamico explicito (tau = I x alpha). | Cerrado |
| Los limites de inercia/carga y resonancia seguian siendo mayormente cualitativos. | Sin compuertas numericas, el equipo podia omitir chequeos de arranque/rampa y tomar un bench-pass como evidencia de produccion. | Se agrego una tabla de guardrails de movimiento con umbrales de utilizacion, ratio de inercia, resonancia y precision sin carga, todos ligados a accion minima. | Cerrado |
| Los tradeoffs de topologia de bobinado 6/8 hilos no eran visibles para decision. | Quien evalua rutas 12V necesita ver como el recableado cambia R/L/demanda de corriente antes de fijar clase de driver. | Se agrego matriz de tradeoff de bobinado (unipolar vs bipolar-serie vs bipolar-paralelo) con multiplicadores y limites de aplicabilidad. | Cerrado |
| Los limites de integracion de arnes/cableado estaban subespecificados. | Muchos fallos aparecen al escalar arnes, aunque el banco corto parezca estable. | Se agrego tabla de restricciones de integracion para longitud de cable, calibre de conductor e interpretacion de clase de aislamiento con acciones verificables. | Cerrado |
| La factibilidad de pulso a 5000RPM no estaba explicita por microstep y clase de driver. | El equipo podia asumir microsteps altos como viables y descubrir tarde los limites reales de entrada STEP. | Se agrego una matriz de factibilidad de pulso a 5000RPM que cruza demanda por microstep contra techos A4988/DRV8825/DM542E, con accion minima. | Cerrado |
| Faltaba un benchmark concreto y trazable del techo de pulso del lado controlador. | Se podia validar el limite de entrada del driver pero perder cuellos de botella del controlador, que invalidan objetivos de 5000RPM en integracion real. | Se agrego tabla de realidad de techo de pulso usando referencia Grbl 1.1 ATmega328P (30kHz) y conversion a RPM maximo por microstep. | Cerrado |
| El limite termico del modulo carrier seguia mezclado con el limite del chip. | El equipo podia sobredimensionar corriente continua al leer solo el numero de hoja de datos del IC sin considerar disipacion del modulo. | Se agrego tabla de envolvente termica de carriers A4988/DRV8825 con rangos sin disipador vs con enfriamiento adicional. | Cerrado |
| La frontera de interpretacion del frame NEMA seguia implicita. | Se puede sobredimensionar el significado de "NEMA 23" como promesa de torque/velocidad, cuando en realidad describe geometria. | Se agrego tabla de fronteras de concepto que separa alcance geometrico de alcance de rendimiento electrico. | Cerrado |
| Faltaban umbrales numericos duros para back-EMF y sobrevoltaje. | Sin compuertas numericas de proteccion, la desaceleracion puede generar fallos evitables en campo. | Se agregaron limites respaldados por fuente para back-EMF/desaceleracion y umbral de proteccion por sobrevoltaje (>60V en contexto DM542E). | Cerrado |
| Las fronteras de sobrecorriente y penalizacion de torque por microstepping estaban subenfatizadas. | El equipo podia intentar recuperar torque con sobrecorriente o microstep alto sin cuantificar riesgos de desmagnetizacion y perdida de reserva. | Se reforzaron fronteras de diseno con evidencia oficial sobre saturacion por sobrecorriente y reduccion de torque util en microstepping. | Cerrado |
| La intencion alias "24.0 kg-cm 333.2 oz-in 4 wire nema 23 stepping motor" no tenia puente directo en la capa de herramienta. | El usuario podia llegar al URL canonical, pero sin contexto inmediato de conversion y sin frontera explicita de aplicabilidad para bobinado 4-wire. | Se agregaron tarjetas de decodificacion alias, normalizacion de torque en metodologia y guia fit/not-fit para 4-wire enlazada a evidencia y CTA. | Cerrado |
| La frontera de aplicabilidad para 4-wire seguia sin cierre de nivel manual de cableado. | El equipo podia asumir que 4-wire tenia las mismas palancas de recableado que 6/8 hilos y congelar una corriente de driver riesgosa. | Se agrego una tabla dedicada 4-wire/0.9° con reglas de corriente respaldadas por manual y restriccion explicita de no-recableado. | Cerrado |
| No estaba cuantificada la sensibilidad por step-angle (1.8° vs 0.9°) en la ruta de 5000RPM. | Asumir 200 pasos/rev para todos los motores puede subestimar 2x la demanda de pulso y ocultar combinaciones inviables de controlador/driver. | Se agrego una tabla de estres de pulso por step-angle para 5000RPM (8x/16x) cruzada contra techos de pulso DM542E y A4988. | Cerrado |
| La deriva de revision de fuentes DM542E no estaba visibilizada. | Pagina de producto y tabla de manual publican rangos de microstep distintos; mezclar revisiones rompe supuestos de velocidad. | Se agrego un registro de deriva de fuentes con regla minima de congelar revision exacta y tabla DIP antes de liberar BOM. | Cerrado |
| Siguen inciertos los resultados universales de RPM y termica en gabinete. | No hay dataset publico confiable que cubra todas las variantes NEMA 23, inercias y geometrias de gabinete. | Se mantiene como incertidumbre explicita y pendiente de confirmacion para evitar afirmaciones fabricadas de un solo numero. | Abierto (pendiente de confirmacion) |
Matriz de factibilidad de pulso a 5000RPM (por microstep)
Traduce la consulta alias a un requisito STEP numerico y lo cruza contra limites publicados de entrada de pulso por clase de driver.
| Microstep | Pasos/rev | Pulso requerido (kHz) | DM542E (200kHz) | DRV8825 (250kHz) | A4988 (500kHz) | Nota | Evidencia |
|---|---|---|---|---|---|---|---|
| 1x | 200 | 16.7 | Fit | Fit | Fit | La demanda de pulso entra en rangos comunes de driver; aun asi valida salida del controlador e integridad de senal. | E16, E17, E28 |
| 2x | 400 | 33.3 | Fit | Fit | Fit | La demanda de pulso entra en rangos comunes de driver; aun asi valida salida del controlador e integridad de senal. | E16, E17, E28 |
| 4x | 800 | 66.7 | Fit | Fit | Fit | La demanda de pulso entra en rangos comunes de driver; aun asi valida salida del controlador e integridad de senal. | E16, E17, E28 |
| 8x | 1600 | 133.3 | Fit | Fit | Fit | La demanda de pulso entra en rangos comunes de driver; aun asi valida salida del controlador e integridad de senal. | E16, E17, E28 |
| 16x | 3200 | 266.7 | Limit | Limit | Fit | A 5000RPM, este microstep supera los techos de pulso tipicos de DM542E y DRV8825. | E16, E17, E28 |
| 32x | 6400 | 533.3 | Limit | Limit | Limit | A 5000RPM, este microstep supera los techos de pulso tipicos de DM542E y DRV8825. | E16, E17, E28 |
Chequeo de realidad: techo de pulso del controlador
Las tablas del driver no cierran por si solas la viabilidad. Esta tabla expone un benchmark de controlador real y deja visible lo pendiente de confirmar del stack final.
| Controlador / stack | Techo de pulso publicado | RPM max @8x | RPM max @16x | 5000RPM @16x | Evidencia | Nota |
|---|---|---|---|---|---|---|
| Grbl 1.1 (clase ATmega328P: Uno/Nano) | 30.0kHz | 1125.0 | 562.5 | Limit | E31, E32 | A 16x y 5000RPM se requieren 266.7kHz (~8.9x el techo de 30kHz). |
| Controlador final del proyecto (sin declarar) | Pendiente | Pendiente | Pendiente | Pendiente de confirmacion | N/A | Sin especificar controlador/firmware/senal final no se puede cerrar RPM objetivo con fiabilidad. |
Compuertas 4-wire + step-angle (con respaldo de manual)
Cierra dos brechas de decision: (1) 4-wire no ofrece atajo de recableado, y (2) el supuesto de 1.8° puede subestimar demanda de pulso cuando el motor real es 0.9°.
| Step angle | Pasos completos/rev | Pulso @8x | Pulso @16x | DM542E @8x | DM542E @16x | A4988 @8x | A4988 @16x | Nota | Evidencia |
|---|---|---|---|---|---|---|---|---|---|
| 1.8° | 200 | 133.3kHz | 266.7kHz | Fit | Limit | Fit | Fit | Linea base de 1.8° para tablas de microstep tipicas. | E36, E37 |
| 0.9° | 400 | 266.7kHz | 533.3kHz | Limit | Limit | Fit | Limit | 0.9° duplica la demanda de pulso frente al supuesto 1.8°. | E36, E37 |
| Parametro | Fuente A | Fuente B | Impacto en decision | Accion minima | Evidencia |
|---|---|---|---|---|---|
| Lista de resoluciones de microstep | Pagina oficial Leadshine: 200 a 51,200 pasos/rev (DIP) | Tabla de manual DM542E: 400 a 25,600 pasos/rev para motor 1.8° | Elegir valores DIP desde una revision equivocada puede subestimar 2x la demanda de pulso e invalidar supuestos de 5000RPM. | Congelar revision exacta de driver + tabla DIP en BOM y recalcular techo de RPM usando solo esa tabla. | E36, E37 |
| Regla de corriente despues de recableado | Manual DM542E (6 hilos full-coil): iniciar cerca de 70% de la corriente nominal | Manual DM542E (8 hilos paralelo): ajustar corriente a ~1.96x unipolar o ~1.4x bipolar-serie | Aplicar corriente de serie a paralelo (o viceversa) puede sobrecalentar el motor o anular la ganancia esperada de torque. | Tratar cada topologia de cableado como un nuevo problema de ajuste de corriente y repetir validacion termica antes de liberar. | E37 |
Envolvente termica de carriers A4988/DRV8825
Diferencia entre limite del chip y limite practico del modulo carrier para decisiones 12V de alto torque.
| Carrier | Corriente aprox. sin disipador | Corriente con enfriamiento | Ventana de voltaje | Lectura de riesgo | Evidencia |
|---|---|---|---|---|---|
| A4988 carrier (green, 2-layer) | ~1.0A/phase | Up to ~2.0A/coil | 8-35V | No tratar 2A como estado por defecto sin termica. | E34 |
| A4988 carrier (Black Edition, 4-layer) | ~1.2A/phase | ~1.4A/coil with fan, up to ~2.0A cooled | 8-35V | Mejora frente a green, pero sigue requiriendo validacion termica para corriente alta. | E35 |
| DRV8825 carrier (4-layer) | ~1.5A/phase | Up to ~2.2A/coil | 8.2-45V | Mayor margen de corriente, pero 2.2A sigue condicionado por disipacion. | E33 |
Fronteras de concepto (aplica / no aplica)
Evita extrapolaciones comunes en decisiones 12V + alto torque + alta velocidad.
| Concepto | Aplica cuando | Falla cuando | Accion minima | Evidencia |
|---|---|---|---|---|
| Interpretar "NEMA 23" como garantia directa de rendimiento | Usar el frame NEMA para validar geometria de montaje y dimension D del eje. | Usar solo el frame para prometer torque, corriente o viabilidad a 5000RPM. | Tomar el frame como geometria y dimensionar con R/L/corriente del bobinado + evidencia de curva torque-velocidad. | E11, E12, E30 |
| Asumir que todo candidato NEMA 23 es 1.8° (200 pasos/rev) | Solo aplica cuando la hoja de datos/manual del motor seleccionado confirma explicitamente 1.8°. | Se selecciona un motor 0.9° (400 pasos/rev) pero el presupuesto de pulso sigue calculado con 200 pasos/rev. | Confirmar primero el step-angle y calcular demanda de pulso con N_full-step = 200 o 400 antes de cerrar objetivos de RPM/microstep. | E37 |
| Asumir que mas microstep siempre mejora posicion final | Microstepping ayuda a suavidad y resolucion de comando. | Se infiere precision absoluta cargada o reserva de torque directamente desde el ratio de microstep. | Validar error absoluto bajo carga e inercia real antes de congelar control. | E8, E27 |
| Tomar un giro en vacio a 12V como prueba de produccion | Sirve como smoke-test temprano de cableado y sentido de giro. | Se usa como unica evidencia para ciclos cargados de alto torque y alta velocidad. | Repetir con aceleracion cargada, margen pull-out y registro de sobretension en desaceleracion. | E5, E28, E29 |
| Asumir que el limite de entrada STEP del driver define por si solo el RPM final | Las tablas de temporizacion del driver sirven para validar compatibilidad electrica STEP/DIR. | No se revisan los limites de salida de pulso y el ajuste de ancho de pulso del controlador para el mismo RPM y microstep objetivo. | Calcular el techo de RPM del lado controlador desde limites publicados de pulso y validar temporizacion en hardware. | E31, E32 |
| Subir corriente por encima de placa para recuperar torque | Pequenos ajustes dentro de placa pueden ayudar al ajuste de amortiguamiento. | Se usa sobrecorriente para compensar falta de margen de voltaje o de perfil. | Mantener corriente dentro de placa y corregir causa raiz con bus/bobinado/perfil. | E26 |
Contraejemplos y limites de aplicabilidad
Marco de contraejemplos para decisiones ambiguas con 12V. Ningun benchmark unico se trata como universal.
| Pregunta de decision | Donde puede funcionar | Donde falla | Accion minima | Evidencia |
|---|---|---|---|---|
| Se puede aceptar 12V si el prototipo gira bien sin carga? | Puede pasar en demos de baja velocidad y baja inercia donde la demanda de pulso y el margen son conservadores. | Falla cuando el eje se acerca al pull-out torque o cuando la aceleracion transiente supera el margen de subida de corriente disponible. | Ejecutar pruebas de aceleracion con carga y confirmar que el punto operativo no cruza el limite de pull-out torque. | E5 |
| Se puede usar 12V con cualquier clase de driver de "alta potencia"? | Solo funciona con drivers cuyo rango de operacion incluye explicitamente 12V. | Falla de inmediato en drivers con entrada minima por encima de 12V (por ejemplo, DM542E parte en 18V). | Revisar min/max de bus del driver antes de congelar BOM y descartar temprano clases no compatibles. | E3 |
| Si el driver acepta alta frecuencia STEP, la cadena completa ya queda lista para 5000RPM? | Funciona solo cuando firmware/controlador/capa de señal se validan al mismo ritmo de pulso requerido. | Falla cuando el techo de salida del controlador es mucho menor que la demanda (por ejemplo, 30kHz frente a 266.7kHz en 5000RPM a 16x). | Calcular RPM maximo desde limites de pulso publicados del controlador y verificar temporizacion en hardware real. | E31, E32 |
| Si la corriente promedio parece segura, queda resuelto el estres de voltaje en bus? | La corriente promedio sirve para plan termico cuando el cableado es estable y los cables son cortos. | Cables largos y capacitores de bus de bajo ESR pueden generar picos LC fuera de limites del driver aun con sistema nominal de 12V. | Agregar capacitancia local segun guia del driver y verificar transientes VMOT en hardware. | E6 |
| 1/16 o 1/32 de microstep garantiza ganancia equivalente de precision? | Mejora suavidad y resolucion comandada en muchos perfiles de movimiento. | La precision absoluta bajo carga puede desviarse por no linealidad motor/carga y limites de margen de torque. | Validar error absoluto de posicion bajo carga/inercia real en lugar de asumir que ratio de microstep equivale a ratio de precision. | E8 |
| Puedo reutilizar el calculo de pulso de 1.8° (200 pasos/rev) en un motor 0.9°? | Solo cuando el motor seleccionado sea realmente 1.8° y el conteo de pasos completos este confirmado en su hoja de datos/manual. | Falla en motores 0.9° (400 pasos/rev), donde la demanda de pulso se duplica y puede exceder limites de driver/controlador. | Confirmar primero el step-angle del motor y recalcular demanda con N_full-step = 200 o 400 antes de aprobar planes a 5000RPM. | E37 |
| Puedo mezclar en un mismo calculo la tabla de microstep de la pagina y la del manual DM542E? | Solo cuando ambas fuentes esten verificadas para la misma revision exacta de hardware y mapeo DIP. | Falla cuando existe deriva de revision (por ejemplo, 200-51,200 vs 400-25,600), generando supuestos de pulso/RPM incorrectos. | Congelar una sola fuente controlada por revision en el paquete BOM y usar solo esa tabla para compuertas de pulso y velocidad. | E36, E37 |
| Recablear un motor de 8 hilos (serie -> paralelo) puede rescatar un 12V marginal? | Puede mejorar la retencion de torque en velocidad si el driver tiene suficiente margen de corriente de fase. | Falla cuando no se recalifican limite de corriente del driver, termica y calibre de arnes para la mayor demanda de corriente. | Recalcular multiplicadores de conexion, confirmar capacidad de corriente del driver y repetir validacion termica con carga antes del BOM freeze. | E22, E25 |
| Los modulos A4988/DRV8825 pueden sostener corriente clase 2A en continuo sin diseno termico? | Puede funcionar solo con enfriamiento explicito y margen termico medido. | Falla en muchos montajes sin disipador, donde el rango practico suele estar mas cerca de ~1.0A (A4988) o ~1.5A (DRV8825). | Partir de limites sin disipador y calificar corrientes mayores con enfriamiento y medicion termica. | E33, E34 |
| Puedo dimensionar un brazo de alto torque solo con torque de retencion? | Como chequeo estatico en reposo, el torque de retencion sirve como una frontera inicial. | En aceleracion o rampa de velocidad, los terminos dinamicos e inercia pueden superar la estimacion estatica y cruzar pull-out. | Calcular tau_static y tau_accel, y validar contra curva velocidad-torque en RPM objetivo con revision de relacion de inercia. | E13, E19, E20, E21 |
Resumen del informe: conclusiones clave y numeros principales
Estas tarjetas estan orientadas a decision. Cada una enlaza con capas de evidencia y metodo para que la logica sea auditable.
LimitMargen 3.90x
12V a 5000RPM suele caer en zona limit para alto torque
Usa margen de voltaje y utilizacion de pulso como primer filtro. Para la consulta "12v stepper motor high torque 5000 rpm", 12V suele ser punto de cribado, no respuesta final.
Fuente E3Fuente E5Fuente E11Fuente E12
Watch24.0 kg-cm = 333.3 oz-in (~2.35 N·m)
24.0 kg-cm (~333 oz-in) es referencia de torque, no garantia de rendimiento en velocidad
La frase "24.0 kg-cm 333.2 oz-in 4 wire nema 23 stepping motor" debe normalizarse primero a unidades consistentes y luego cruzarse con limite de voltaje/pulso/carga. En 4-wire el bobinado es bipolar fijo, sin atajo de recableado serie/paralelo.
Fuente E18Fuente E22Fuente E30Fuente E37Fuente E39
Limit16x @5000RPM = 266.7kHz
A 5000RPM, 16x microstep ya supera techos de pulso comunes
La demanda de pulso en 5000RPM crece lineal con microstep. En 16x, la exigencia queda por encima de 200kHz (DM542E) y de 250kHz (DRV8825), por lo que el ajuste debe simplificarse o cambiar de arquitectura.
Fuente E16Fuente E17Fuente E28
Limit0.9° @16x = 533.3kHz
Si el motor es 0.9°, la demanda de pulso se duplica frente al supuesto 1.8°
El calculo rapido usando 200 pasos/rev (1.8°) no aplica universalmente. En 0.9° (400 pasos/rev), 5000RPM a 16x exige ~533.3kHz, por encima incluso del techo de 500kHz de clase A4988.
Fuente E37
Watch200-51,200 vs 400-25,600
La documentacion DM542E tiene deriva de revision; congela una sola referencia
La pagina oficial publica 200-51,200 pasos/rev, mientras tablas de manual usadas en campo muestran 400-25,600 (motor 1.8°). Mezclar revisiones rompe calculos de RPM/pulso.
Fuente E36Fuente E37
Limit30kHz => 562.5RPM @16x
El techo de pulso del controlador puede invalidar la ruta incluso antes del driver
Incluso si el driver acepta alta frecuencia STEP, el controlador puede ser el cuello de botella. Referencia publica: Grbl 1.1 en clase ATmega328P indica 30kHz estables.
Fuente E31Fuente E32
WatchBanda de corriente: alineada
La alineacion del limite de corriente es una compuerta critica
Sobrecorriente puede pasar demos cortos pero aumenta estres termico. La corriente de bobina debe verificarse de forma directa.
Fuente E1Fuente E2Fuente E7
WatchA4988 ~1.0A, DRV8825 ~1.5A (sin sink)
El limite termico del carrier suele bajar el rango de corriente util
Los limites del chip no equivalen al rendimiento continuo del modulo sin disipacion. En portadoras A4988/DRV8825, la corriente practica sin enfriamiento suele ser bastante menor que el valor maximo de hoja de datos.
Fuente E33Fuente E34
Limit133% de 200kHz
La cadena de pulso y el limite pull-out deben revisarse juntos
Un microstep mayor mejora suavidad pero sube demanda de pulso. Si el torque operativo cruza pull-out, se pierde sincronismo.
Fuente E3Fuente E5
Watch17.2W de perdida en cobre
La estimacion termica cambia compras desde etapas tempranas
El cribado por perdida de cobre no reemplaza simulacion termica completa, pero bloquea suposiciones de enfriamiento y duty no confiables.
Fuente E10
WatchFrame != performance
NEMA 23 define geometria, no garantiza torque a velocidad
El codigo de frame ayuda a cerrar montaje mecanico, pero no sustituye los datos electricos del bobinado ni la curva torque-velocidad. Para decidir 12V/5000RPM, manda el modelo electrico real.
Fuente E11Fuente E12Fuente E30
WatchMicrostep 16x
La suavidad por microstepping no equivale a precision absoluta
Ratios altos de microstep mejoran suavidad y resolucion comandada, pero la precision absoluta bajo carga depende de reserva de torque y no linealidad.
Fuente E8Fuente E27
Watchtau_total ~= tau_static + tau_accel
El calculo de torque para brazo requiere terminos estaticos y dinamicos
No uses torque de retencion como unico criterio de seleccion. Convierte carga y radio en torque estatico y agrega torque de aceleracion antes de validar curva velocidad-torque.
Fuente E13Fuente E19Fuente E20Fuente E21
WatchCarga 30-70%, Jratio 1:1-10:1
La compuerta de inercia/carga evita falsos positivos de banco
En open-loop, usar solo torque estatico produce decisiones fragiles. El ratio de inercia y la zona de resonancia deben evaluarse antes de congelar el perfil de movimiento.
Fuente E21Fuente E23
WatchI_parallel ~ 1.414x
La topologia de bobinado cambia el resultado 12V
En motores de 8 hilos, pasar de serie a paralelo puede mejorar torque en velocidad, pero sube corriente requerida y exige recertificar termica/cableado.
Fuente E22Fuente E25
Capa de metodologia y evidencia
Las formulas del metodo son explicitas y reproducibles. Las fuentes priorizan datasheets/manuales de primera parte y notas tecnicas oficiales. Los items sin datos publicos confiables se marcan como pendientes de confirmacion.
Tabla de metodo de calculo
Alcance: cribado de primera pasada para ajuste driver/motor. No sustituye una simulacion dinamica completa.
| Metrica | Formula | Uso en decision |
|---|---|---|
| Voltaje de bobina requerido para la corriente objetivo | V_req = I_effective x R_phase | Si la fuente esta cerca de V_req, el margen de subida de corriente es limitado y el torque a alta velocidad suele colapsar antes. |
| Constante de tiempo RL | tau = L / R | Un tau alto implica subida de corriente mas lenta. Para objetivos de alta potencia, suele requerirse menor tau o mayor voltaje de bus. |
| Demanda de pulso | f_pulse = (N_full-step x microstep x RPM) / 60 | Compara demanda con capacidad de pulso del controlador/driver. Usa N_full-step = 200 para motor 1.8° o 400 para 0.9°; asumir 200 por defecto puede subestimar 2x. |
| Techo de RPM desde limite de pulso del controlador | RPM_max = 60 x f_step,max / (N_full-step x microstep) | Convierte el limite de salida del controlador en compuerta directa de RPM. Ejemplo: 30kHz implica ~562.5RPM max a 16x para 1.8°, pero solo ~281.3RPM para 0.9°. |
| Demanda de pulso para alias a 5000RPM | f_5000 = (N_full-step x microstep x 5000) / 60 | Convierte la consulta exacta "12v stepper motor high torque 5000 rpm" en requerimiento medible de frecuencia STEP segun microstep. |
| Normalizacion de torque del alias (24.0 kg-cm -> oz-in y N·m) | tau_oz-in = tau_kg-cm x 13.887; tau_N·m = tau_kg-cm x 0.0980665 | Normaliza "24.0 kg-cm 333.2 oz-in 4 wire nema 23 stepping motor" en unidades consistentes antes de aplicar limites electricos y de carga. |
| Perdida de cobre en reposo | P_cu ~= 2 x I_effective^2 x R_phase | Util para cribado termico; el calentamiento real tambien depende de flujo de aire, montaje y ciclo de trabajo. |
| Heuristica de voltaje basada en inductancia (empirica de proveedor) | V_bus,max ~= 32 x sqrt(L_mH), luego limitar por maximo absoluto del driver | Se usa como limite superior rapido basado en Geckodrive. Es una heuristica de proveedor, no un estandar universal. |
| Estimacion de corriente de fuente en bus 12V | I_supply_12 ~= P_cu / (12 x eta), eta=0.85 | Ayuda a estimar si una fuente de 12V es practica para la corriente objetivo solicitada. |
| Compuerta de temporizacion de driver | t_high ~= 0.5 / f_pulse; validar minimos STEP/DIR por driver | Chequear solo frecuencia no alcanza. Valida tiempos high/low y setup de direccion segun datasheet/manual del driver. |
| Chequeo de margen de back-EMF en alta velocidad | V_margin = V_bus - (I_phase x R_phase + K_e x omega) | Si el margen cae a velocidad, la regulacion de corriente puede volverse inestable o impractica; sube headroom y valida transientes en desaceleracion. |
| Torque estatico de gravedad en brazo | tau_static = m x g x r_perpendicular | Traduce masa y radio del brazo en demanda minima de torque antes de agregar terminos dinamicos de aceleracion. |
| Torque de aceleracion en brazo | tau_accel = J_total x alpha | En movimientos rapidos, el torque dinamico puede dominar al estatico; no dimensionar con torque de retencion como unico criterio. |
| Cribado de torque total en brazo | tau_total ~= tau_static + tau_accel + tau_friction | Usalo como compuerta previa a compras y luego valida con curva velocidad-torque e inercia/cople reales. |
| Compuerta de ratio de inercia reflejada | J_ratio = J_load(reflejada) / J_motor | Usar como compuerta antes de congelar diseño. En open-loop de alta exigencia se requiere ratio acotado y validacion en banco. |
| Chequeo de tradeoff por topologia 6/8 hilos | Serie: R≈2R, L≈4L, I≈0.707x; Paralelo: R≈0.5R, L≈1x, I≈1.414x | El recableado puede mejorar torque en velocidad, pero cambia demanda de corriente y termica. Recalificar limite de corriente y arnes. |
Flujo del modelo (SVG codificado)
Logica de la herramienta desde entradas hasta salida accionable por limite.
Los valores desconocidos o no disponibles del proveedor se mantienen como desconocidos y nunca se autocompletan con numeros supuestos.
Restricciones de temporizacion de entrada (STEP/DIR)
Para evitar fallas de integracion, valida ancho de pulso y setup de direccion ademas de frecuencia total.
| Clase de driver | Pulso max (kHz) | STEP high min (us) | STEP low min (us) | DIR setup min (us) | Nota | Evidencia |
|---|---|---|---|---|---|---|
| Clase A4988 | 500 | 1.0 | 1.0 | 0.2 | La temporizacion es permisiva, pero en alto torque el cuello de botella suele ser margen termico/corriente. | E17 |
| Clase DRV8825 | 250 | 1.9 | 1.9 | 0.65 | A 200kHz suele haber margen temporal, pero senal/cableado siguen siendo criticos. | E16 |
| Clase DM542E | 200 | 2.5 | 2.5 | 5.0 | Cambios de direccion sin setup suficiente pueden causar direccion falsa o pasos perdidos. | E14 |
Guardrails de perfil de movimiento (carga, inercia, resonancia)
Compuertas numericas para evitar extrapolar pruebas en vacio a decisiones de produccion en brazos de alto torque.
| Dimension | Compuerta | Cuándo usar | Senal de fallo | Accion minima | Evidencia |
|---|---|---|---|---|---|
| Utilizacion de torque de carga en velocidad objetivo | Planear alrededor de ~30% a 70% del pull-out torque disponible | Usar como limite de primera pasada cuando se requiere repetibilidad sin pasos perdidos. | El torque comandado se acerca de forma repetida al limite pull-out durante aceleracion/desaceleracion o transientes. | Reducir aceleracion/carga o migrar a clase de driver de mayor voltaje antes de liberar. | E5, E23 |
| Ratio de inercia reflejada (J_load : J_motor) | Objetivo open-loop tipico 1:1 a 10:1; perfiles rapidos suelen pedir 1:1 a 3:1 | Aplicar antes de congelar radio de brazo, reduccion y perfil de aceleracion. | El eje se traba o pierde sincronismo en arranque/rampa pese a chequeos estaticos favorables. | Bajar inercia reflejada (relacion/cople/perfil) y validar con pruebas de aceleracion con carga. | E21, E23 |
| Ventana de resonancia en baja velocidad | Region tipica cercana a 200Hz de pulso (~60RPM para 1.8° de 2 fases) | Aplicar al ajustar arranque, rampa y permanencia en baja velocidad para ejes de brazo. | Vibracion audible, movimiento inestable o perdida intermitente de pasos en bandas de baja velocidad. | Ajustar rampa para cruzar resonancia con rapidez y volver a probar con carga real. | E23 |
| Limite de aplicabilidad de precision de parada | La referencia tipica ±0.05° aplica en full-step sin carga | Aplicar al convertir precision de catalogo a presupuesto real de error en extremo del brazo. | El error absoluto cargado diverge de la expectativa sin carga incluso con mas microstep. | Medir error absoluto con carga al torque operativo; no extrapolar desde especificacion sin carga. | E8, E24 |
Trazabilidad de conclusion a evidencia
Cada conclusion orientada a decision se mapea a IDs de evidencia especificos.
| Conclusion | IDs de evidencia | Incertidumbre restante |
|---|---|---|
| 12V a 5000RPM suele caer en zona limit para alto torque | E3, E5, E11, E12 | La inercia/carga especifica de la maquina puede mover los resultados de limite; sigue siendo obligatoria la validacion en banco. |
| 24.0 kg-cm (~333 oz-in) es referencia de torque, no garantia de rendimiento en velocidad | E18, E22, E30, E37, E39 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| A 5000RPM, 16x microstep ya supera techos de pulso comunes | E16, E17, E28 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| Si el motor es 0.9°, la demanda de pulso se duplica frente al supuesto 1.8° | E37 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| La documentacion DM542E tiene deriva de revision; congela una sola referencia | E36, E37 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| El techo de pulso del controlador puede invalidar la ruta incluso antes del driver | E31, E32 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| La alineacion del limite de corriente es una compuerta critica | E1, E2, E7 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| El limite termico del carrier suele bajar el rango de corriente util | E33, E34 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| La cadena de pulso y el limite pull-out deben revisarse juntos | E3, E5 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| La estimacion termica cambia compras desde etapas tempranas | E10 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| NEMA 23 define geometria, no garantiza torque a velocidad | E11, E12, E30 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| La suavidad por microstepping no equivale a precision absoluta | E8, E27 | No hay bloqueo en la evidencia publica; aun asi valida con el par motor-driver seleccionado. |
| El calculo de torque para brazo requiere terminos estaticos y dinamicos | E13, E19, E20, E21 | La inercia real reflejada del brazo suele ser desconocida al inicio; debe cerrarse con CAD o medicion para validar torque dinamico. |
| La compuerta de inercia/carga evita falsos positivos de banco | E21, E23 | La inercia real reflejada del brazo suele ser desconocida al inicio; debe cerrarse con CAD o medicion para validar torque dinamico. |
| La topologia de bobinado cambia el resultado 12V | E22, E25 | La inercia/carga especifica de la maquina puede mover los resultados de limite; sigue siendo obligatoria la validacion en banco. |
Tabla de evidencia (con marcas de fecha)
Datos usados en esta pagina. Si una fuente no tiene alcance universal, las advertencias de limite permanecen visibles en riesgo y FAQ.
| ID | Fuente | Hecho extraido | Fecha | Enlace |
|---|---|---|---|---|
| E1 | TI DRV8825 datasheet (Rev. F) | El rango de operacion VM es 8.2V a 45V; el indexador integrado soporta hasta microstep 1/32. | Rev. F, Jul 2014; consultado 2026-04-13 | Abrir |
| E2 | Allegro A4988 datasheet | A4988 soporta 8-35V de alimentacion de motor, salida ±2A (limitada termicamente) y microstep de full a 1/16. | Revision indicada por el proveedor; consultado 2026-04-13 | Abrir |
| E3 | Leadshine DM542E user manual | DM542E especifica entrada 18-50VDC (recomendado 24-48V), corriente pico hasta 4.2A e ingreso de pulso hasta 200kHz. | Version del manual en sitio del proveedor; consultado 2026-04-13 | Abrir |
| E4 | Leadshine DM542E power-supply guidance | El manual indica que la seleccion de fuente debe incluir fluctuacion de linea y back-EMF del motor durante desaceleracion. | Version del manual en sitio del proveedor; consultado 2026-04-13 | Abrir |
| E5 | Oriental Motor speed-torque curves note | Las curvas velocidad-torque solo valen para una condicion especifica motor/driver/voltaje; cruzar pull-out torque provoca perdida de sincronismo. | Pagina tecnica oficial; consultado 2026-04-13 | Abrir |
| E6 | Pololu A4988 carrier documentation | Ceramicos VMOT de bajo ESR con cables largos pueden generar picos LC por encima de 35V y dañar el driver, incluso con fuente de 12V. | Nota tecnica de producto; consultado 2026-04-13 | Abrir |
| E7 | Pololu A4988 current-limit note | En drivers chopper, la corriente de fuente no equivale a corriente de bobina; el limite de corriente debe ajustarse y verificarse en fase. | Nota tecnica de producto; consultado 2026-04-13 | Abrir |
| E8 | Analog Devices Analog Dialogue (microstepping) | El microstepping aumenta resolucion comandada y suavidad, pero no mejora linealmente la precision absoluta bajo carga. | Articulo publicado 2025-02; consultado 2026-04-13 | Abrir |
| E9 | Geckodrive G540 manual Rev 8 | Entrega una regla empirica para fuente: Vmax ~= 32 x sqrt(inductancia en mH), limitada por el maximo absoluto del driver (50V). | Manual Rev 8 en sitio del proveedor; consultado 2026-04-13 | Abrir |
| E10 | Oriental Motor service-life guidance | La mayoria de limites de temperatura de carcasa estan cerca de 100C; la vida de grasa se reduce aprox. a la mitad por cada +15C. | Articulo de soporte oficial; consultado 2026-04-13 | Abrir |
| E11 | AMETEK MAE ST23 datasheet | Ejemplos de bobinado NEMA 23 cubren rangos amplios de resistencia/inductancia/corriente; la seleccion debe hacerse por modelo electrico, no solo por marco. | Datasheet en sitio oficial; consultado 2026-04-13 | Abrir |
| E12 | AutomationDirect STP-MTRH-23079 / STP-MTRAC-23078D pages | Ejemplos NEMA 23 muestran 286 oz-in @ 5.6A y 227 oz-in @ 0.71A, evidenciando alta variacion de corriente/torque en el mismo marco. | Paginas de catalogo del proveedor; consultado 2026-04-13 | Abrir |
| E13 | Oriental Motor stepper motor overview | Define torque de retencion (estatico) versus pull-out torque (en movimiento), y explica que la frecuencia maxima de arranque cae al subir inercia/carga. | Pagina tecnica oficial; consultado 2026-04-18 | Abrir |
| E14 | Leadshine DM542E signal timing table | El manual fija ancho minimo de pulso efectivo PUL en 2.5us y tiempo de setup DIR mayor a 5us antes del flanco efectivo. | Version del manual en sitio del proveedor; consultado 2026-04-18 | Abrir |
| E15 | Leadshine DM542E installation environment notes | El manual indica ambiente operativo de 0C a 40C y advierte no encadenar alimentacion en daisy-chain para evitar interferencia cruzada. | Version del manual en sitio del proveedor; consultado 2026-04-18 | Abrir |
| E16 | TI DRV8825 timing requirements | DRV8825 soporta STEP hasta 250kHz con anchos minimos high y low de 1.9us. | Rev. F, Jul 2014; consultado 2026-04-18 | Abrir |
| E17 | Allegro A4988 timing requirements | A4988 requiere pulsos STEP high/low de al menos 1us y tiempos setup/hold de 200ns en DIR-MSx. | Revision indicada por el proveedor; consultado 2026-04-18 | Abrir |
| E18 | NIST SI conversion factors (Appendix B.9) | Lista 1 ounce-force inch = 7.061552e-3 N·m para conversion trazable entre oz-in y SI. | Pagina de apendice NIST SP 811; consultado 2026-04-18 | Abrir |
| E19 | NASA Glenn torque moment primer | Define torque como fuerza por distancia perpendicular al pivote (brazo de momento). | Pagina educativa NASA; consultado 2026-04-18 | Abrir |
| E20 | MIT OCW classical mechanics transcript (rotation) | Expone la relacion rotacional de Newton: torque neto = momento de inercia x aceleracion angular (tau = I x alpha). | Transcripcion PDF MIT OCW; consultado 2026-04-18 | Abrir |
| E21 | Oriental Motor acceleration torque guidance | Recomienda dimensionar torque de aceleracion y acotar la relacion de inercia de carga (tipicamente alrededor de 30:1 o menor en open-loop). | Articulo tecnico oficial actualizado 2025-08-27; consultado 2026-04-18 | Abrir |
| E22 | Oriental Motor wiring basics (unipolar vs bipolar) | Detalla multiplicadores por conexion de bobinado: bipolar-serie aumenta resistencia/inductancia (2x/4x) y bipolar-paralelo eleva demanda de corriente (~1.414x). | Articulo tecnico oficial actualizado 2025-10-15; consultado 2026-04-18 | Abrir |
| E23 | Oriental Motor stepper motor basics | Propone compuertas open-loop como carga practica de torque 30-70%, ratio de inercia en rango controlado (tipicamente 1:1 a 10:1) y manejo de zonas de resonancia a baja velocidad. | Pagina tecnica oficial; consultado 2026-04-18 | Abrir |
| E24 | Oriental Motor PKP 2-phase stepper brochure | Indica precision de posicion de parada cercana a ±0.05° en condicion full-step sin carga y clase termica 130 (Class B), limite de material que no reemplaza validacion termica de gabinete. | Catalogo PDF en sitio oficial; consultado 2026-04-18 | Abrir |
| E25 | Oriental Motor PKP 2-phase stepper brochure (wiring guidance) | Entrega lineas base de integracion como extension motor-driver hasta 10m y referencia minima de AWG22 para arnes de motor. | Catalogo PDF en sitio oficial; consultado 2026-04-18 | Abrir |
| E26 | Oriental Motor stepper motor basics (frontera de drive/corriente) | Indica que mayor relacion voltaje-de-drive mejora el rendimiento en alta velocidad, y que por encima de ~2x corriente nominal no hay ganancia practica de torque por saturacion magnetica. | Pagina tecnica oficial; consultado 2026-04-22 | Abrir |
| E27 | Oriental Motor stepper motor basics (frontera de microstepping) | Aclara que microstepping mejora suavidad, pero en practica puede reducir el torque util del motor alrededor de 30%. | Pagina tecnica oficial; consultado 2026-04-22 | Abrir |
| E28 | Leadshine DM542E user manual (limites electricos) | Especifica entrada 18-50VDC, entrada de pulso hasta 200kHz, ancho minimo de pulso 2.5us, setup minimo DIR 5us y proteccion por sobrevoltaje cuando el bus supera 60V. | Manual en sitio oficial; consultado 2026-04-22 | Abrir |
| E29 | STMicroelectronics AN460 stepper-drive considerations | Muestra que, con alta velocidad o margen bajo de fuente, el back-EMF puede forzar mayor ciclo de chopping y volver impractica una regulacion de corriente estable sin margen adicional de voltaje. | Application note en sitio oficial; consultado 2026-04-22 | Abrir |
| E30 | NEMA motor mounting-types guide (codigo de frame por dimensiones) | Documenta el codigo de frame como notacion de geometria de montaje (dimension D del eje y sufijos de longitud/montaje), reforzando que el frame no define por si solo capacidad torque-velocidad. | Guia en sitio oficial; consultado 2026-04-22 | Abrir |
| E31 | Grbl README (gnea/grbl, clase ATmega328P) | Indica que Grbl en placas clase 328p mantiene hasta 30kHz de pulsos estables sin jitter, valor muy por debajo de 266.7kHz requeridos por 5000RPM a 16x microstep. | README en rama principal de GitHub; consultado 2026-04-23 | Abrir |
| E32 | Referencia de settings de Grbl (gnea/grbl) | Define $0 (ancho de pulso STEP en microsegundos, recomendado ~10us por defecto) y advierte que microsteps altos pueden reducir torque, por lo que temporizacion y microstep del controlador son compuertas reales de decision. | Documento settings en rama principal de GitHub; consultado 2026-04-23 | Abrir |
| E33 | Pololu DRV8825 carrier technical page | Documenta salida practica alrededor de 1.5A/fase sin disipador/aire forzado y hasta ~2.2A por bobina solo con enfriamiento adicional. | Pagina de producto en sitio oficial; consultado 2026-04-23 | Abrir |
| E34 | Pagina tecnica de carrier Pololu A4988 (green, 2 capas) | Documenta corriente aproximada sin disipador de ~1.0A/fase e indica que corrientes mayores (hasta 2A por bobina en titular) requieren enfriamiento adicional. | Pagina de producto en sitio oficial; consultado 2026-04-23 | Abrir |
| E35 | Pagina tecnica de carrier Pololu A4988 Black Edition (4 capas) | Documenta corriente aproximada sin disipador de ~1.2A/fase; en pruebas menciona ~1.4A por bobina con flujo de aire de ventilador y corrientes mayores sujetas a enfriamiento adicional. | Pagina de producto en sitio oficial; consultado 2026-04-23 | Abrir |
| E36 | Pagina oficial de producto Leadshine DM542E | Lista entrada 18-50VDC, entrada de pulso de 200kHz y rango de microstep por DIP hasta 51,200 pasos/rev. | Pagina oficial de producto; consultado 2026-05-12 | Abrir |
| E37 | Manual DM542E (PDF espejo de AutomationDirect) | La seccion de cableado marca al motor de 4 hilos como el menos flexible, entrega reglas de corriente para 6/8 hilos (70% / 1.96x / 1.4x) y tabla de microstep para 1.8° hasta 25,600 pasos/rev. | Manual PDF publicado; consultado 2026-05-12 | Abrir |
| E38 | Guia Oriental Motor de conexiones unipolar/bipolar | Define multiplicadores por conexion y destaca que bipolar-paralelo eleva la corriente aprox. +40% frente a bipolar-serie, con mejor retencion de torque en velocidad. | Pagina tecnica oficial; consultado 2026-05-12 | Abrir |
| E39 | Nota de aplicacion de cableado de Pololu | Drivers bipolares pueden controlar motores de 4/6/8 hilos, mientras motores unipolares de 5 hilos no son compatibles; en 8 hilos paralelo se requiere ~1.4x corriente frente a serie. | Nota de aplicacion oficial; consultado 2026-05-12 | Abrir |
Limites aplicables y no aplicables
Esta tabla es la compuerta operativa entre prototipo y produccion. Cada estado tiene una ruta minima ejecutable.
Matriz de limites
Logica de decision para estados fit/watch/limit.
| Limite | Disparador | Implicacion | Siguiente paso minimo ejecutable |
|---|---|---|---|
| Fit | Margen de voltaje >= 3.0, utilizacion de pulso <= 70%, limite de corriente no supera placa y perdida de cobre estimada <= 28W a <=40C. | 12V aun puede funcionar a baja/media velocidad, pero 24V/48V sigue siendo mas seguro para margen de aceleracion. | Avanza a validacion en banco con margen anti-stall y registro de temperatura. |
| Watch | Margen de voltaje 2.0-3.0, utilizacion de pulso 70-95%, underdrive >10% o estimacion termica 28-38W. | El sistema puede operar, pero crece el riesgo de caida de torque, perdida de pasos o subida termica bajo transientes. | Reduce RPM/microstep, sube voltaje de bus o mejora enfriamiento antes de liberar. |
| Limit | Margen de voltaje < 2.0, utilizacion de pulso >95%, voltaje minimo del driver > bus actual, corriente de driver sobre placa o estimacion termica >38W. | La configuracion no es apta para operacion de alta potencia confiable y puede entrar en modos de fallo por pasos perdidos o sobretension. | Usa una clase de driver/voltaje compatible, reelige bobinado si hace falta y repite aceptacion con chequeos de sobretension en desaceleracion. |
Anclas de acceso rapido
Usa estos enlaces para ir directo a calculo, riesgo y FAQ sin desplazamiento manual largo.
Paginas internas de decision relacionadas
Enlaces internos semanticos a contexto adyacente de seleccion e implementacion.
Capa de comparacion y controles de riesgo
Compara clases practicas de voltaje de driver y mapea cada ruta a riesgos y mitigaciones concretas.
Tabla comparativa de opciones
Incluye dimensiones de trade-off para costo, complejidad y confiabilidad.
| Opcion | Clase de voltaje | Banda de corriente | Mejor ajuste | Riesgo principal |
|---|---|---|---|---|
| 12V + carrier de bajo voltaje (clase A4988/DRV8825) | 8-35V o 8.2-45V (limitado por driver) | ~1.0-1.5A sin disipador; hasta ~2.2A con enfriamiento | Cargas ligeras, velocidad moderada, sistemas compactos | En muchos montajes, el limite termico del modulo llega antes que el numero maximo del chip; cables largos elevan riesgo de picos LC. |
| 24V + driver clase DM542E | 18-50V (recomendado 24-48V) | 1.0-4.2A | CNC/automatizacion general con mejor retencion de torque en velocidad media | Si microstep y RPM son muy altos, siguen apareciendo cuellos de botella en la cadena de pulso. |
| 48V + clase DM542E/industrial | Dentro del rango del driver, cerca del lado alto recomendado | 2-4A clase NEMA 23 | Mayor velocidad con mejor subida de corriente y margen de torque | Cableado, EMC y gestion de back-EMF en desaceleracion se vuelven mas estrictos al subir energia del bus. |
| Paquete paso a paso de bus alto con entrada AC | Bus DC alto rectificado dentro del paquete | Depende del set motor/driver emparejado | Cuando la retencion de torque a alta velocidad es requisito duro | Mayor complejidad de integracion y costo; no todas las maquinas lo necesitan. |
Tradeoff de conexion de bobinado (6/8 hilos)
Matriz para convertir una decision de recableado en criterios verificables de corriente, inductancia y limite termico.
| Conexion | R vs uni | L vs uni | I vs uni | Torque vs uni | Mejor uso | Limite | Evidencia |
|---|---|---|---|---|---|---|---|
| Referencia unipolar | 1.0x | 1.0x | 1.0x | 1.0x | Linea base para comparar decisiones de recableado en motores de 6/8 hilos. | Suele demandar menos cobre, pero no siempre mantiene mejor torque a velocidad. | E22 |
| Bipolar-Serie (6/8 hilos) | 2.0x | 4.0x | 0.707x | 1.414x | Util cuando el driver esta limitado en corriente y la velocidad objetivo es moderada. | La mayor inductancia frena la subida de corriente y puede degradar torque en alta velocidad. | E22 |
| Bipolar-Paralelo (8 hilos) | 0.5x | 1.0x | 1.414x | 1.414x | Preferible cuando se necesita torque en velocidad y existe margen de corriente de fase en el driver. | Exige recertificar corriente de driver y margen termico antes de adoptar. | E22 |
Restricciones de integracion (arnes y entorno)
Estas compuertas evitan que un prototipo corto de banco se sobre-extienda a cableado real sin recertificacion.
| Restriccion | Limite practico | Si se ignora | Accion minima | Evidencia |
|---|---|---|---|---|
| Longitud de extension motor-driver | Usar <=10m como linea base salvo validacion especifica | Tiradas largas pueden degradar integridad de señal y elevar sensibilidad a transientes. | Mantener cable corto en prototipo y luego calificar arnes final con osciloscopio. | E25 |
| Calibre de conductor del arnes | Usar AWG22 o mayor como base para cables de motor | Conductor subdimensionado eleva caida/calor y distorsiona supuestos de limite de corriente. | Fijar calibre en BOM y revalidar temperatura en ciclo continuo. | E25 |
| Interpretacion de clase de aislamiento/termica | Clase-B/130°C no elimina la validacion termica del gabinete | Se puede sobreconfiar en la clase de aislamiento y omitir pruebas termicas por maquina. | Tomar clase de aislamiento como limite material y medir temperatura real de carcasa en carga/ambiente reales. | E10, E24 |
Matriz de riesgo
Controles de probabilidad e impacto para decisiones de despliegue.
| Riesgo | Probabilidad | Impacto | Mitigacion |
|---|---|---|---|
| Tomar el frame NEMA como garantia directa de torque/velocidad | Alta | Alto | Usar NEMA para geometria y completar seleccion con datos electricos de bobinado y matriz de pulso. |
| Tratar 12V como suficiente de forma universal | Alta | Alto | Aplica chequeos de margen de voltaje + utilizacion de pulso antes de fijar el voltaje final de bus. |
| Usar corriente de fuente como proxy de corriente de bobina | Alta | Alto | Ajusta limite de corriente por metodo del driver y verifica corriente de fase en forma directa. |
| Subir corriente para perseguir torque | Media | Alto | Mantener corriente de driver en o por debajo de placa del motor y validar con pruebas torque-velocidad, no con supuestos estaticos. |
| Tomar el valor 2A del chip como si el modulo carrier lo sostuviera sin enfriamiento | Alta | Alto | Usar limites termicos a nivel modulo (sin disipador vs con enfriamiento) y exigir evidencia termica antes de aprobar operacion clase 2A. |
| Microstep excesivo a RPM alta | Media | Medio | Reducir microstep y preservar presupuesto de pulso para ejes con alta demanda de velocidad. |
| Asumir que todos los motores son 1.8° al calcular demanda de pulso | Media | Alto | Confirmar primero step-angle del motor (1.8° vs 0.9°) y recalcular presupuesto de pulso con el conteo de pasos correcto. |
| Mezclar revisiones de documentacion DM542E para supuestos de DIP/microstep | Media | Alto | Congelar una sola fuente controlada por revision para ajustes DIP y compuertas de velocidad antes de comisionar. |
| Ignorar acoplamiento termico en gabinete | Media | Alto | Agregar telemetria termica y aplicar derating por encima de 40C ambiente. |
| Back-EMF en desaceleracion eleva el bus sobre rango seguro | Media | Alto | Reservar margen de voltaje, verificar perfiles de desaceleracion y medir picos de bus con osciloscopio antes de liberar. |
| Asumir que ratio de microstep equivale a ganancia absoluta de precision | Media | Medio | Usar microstepping como ayuda de suavidad/resolucion y validar precision absoluta con pruebas de carga e inercia. |
| Ignorar minimos STEP/DIR al subir demanda de pulso | Media | Alto | Verificar tiempos STEP high/low y setup de DIR en datasheet/manual antes de liberar firmware. |
| Ignorar el techo real de salida de pulsos del controlador a 5000RPM | Media | Alto | Validar en hardware el margen de pulso del controlador/firmware; no asumir que el limite del driver garantiza la cadena completa. |
| Encadenar drivers en daisy-chain sobre la misma linea DC | Media | Medio | Usar distribucion estrella de alimentacion y medir transientes por rama de driver. |
| Omitir compuertas de inercia y resonancia antes de liberar | Alta | Alto | Aplicar guardrails de carga/inercia desde etapas tempranas, ajustar rampas y validar resonancia de baja velocidad con carga real. |
| Recablear motores 6/8 hilos sin revalidar corriente y calor | Media | Alto | Tras recablear, recalcular multiplicadores R/L/I y repetir pruebas de aceptacion termica y de corriente de driver. |
| Escalar longitud de arnes sin recertificar señal/potencia | Media | Medio | Calificar longitud y calibre finales en hardware; no extrapolar resultados de un banco con arnes corto. |
| Dimensionar carga de brazo solo con torque de retencion | Alta | Alto | Separar torque estatico y dinamico, luego comparar contra limites de curva velocidad-torque en RPM objetivo. |
Evidencia conocida vs desconocida
Los valores desconocidos se muestran como desconocidos, no fabricados.
| Dimension | Estado | Nota |
|---|---|---|
| Limites de voltaje/pulso del driver | Conocido | Cubierto por datasheets/manuales (E1-E4). Incluye clases de driver donde 12V queda fuera del rango de operacion. |
| Temporizacion minima STEP/DIR por clase de driver | Conocido | Cubierto en tablas de temporizacion (E14, E16, E17). Debe validarse junto con frecuencia total de pulso. |
| Conversion de torque estatico para brazo (SI/oz-in) | Conocido | Formula de torque por brazo de momento y factor de conversion NIST disponibles (E18, E19). |
| Compuertas de carga/inercia y resonancia | Conocido | Existen lineas base publicas para open-loop (carga 30-70%, ratio de inercia controlado y manejo de resonancia en baja velocidad), pero deben validarse con perfil real de maquina (E21, E23). |
| Tradeoff por conexion de bobinado 6/8 hilos | Conocido | Los multiplicadores de R/L/I/torque por conexion estan publicados (E22), pero el resultado final depende del driver y la termica reales. |
| Frontera de aplicabilidad de motor 4-wire | Conocido | Las guias/manuales de cableado publican que 4-wire es la opcion menos flexible y no ofrece recableado serie/paralelo equivalente a 6/8 hilos (E37, E39). |
| Sensibilidad por step-angle (1.8° vs 0.9°) | Conocido | La tabla manual de microstep para 1.8° permite calcular demanda de pulso y muestra que usar 0.9° duplica la demanda en el mismo RPM/microstep (E37). |
| Compuerta de arnes (longitud/calibre) | Conocido | Existen referencias de extension y calibre de cable (E25), pero la validacion final debe hacerse con el arnes exacto de produccion. |
| Techo de salida de pulsos del controlador final | Pendiente de confirmacion | La demanda de pulso por microstep a 5000RPM es calculable, pero el techo real depende del controlador/firmware/capa de señal del proyecto. Debe medirse en hardware para cerrar margen de integracion. |
| Revision exacta de tabla DIP DM542E en BOM final | Pendiente de confirmacion | La documentacion publica muestra deriva entre rangos de microstep (200-51,200 vs 400-25,600). Se debe congelar revision especifica antes de cerrar supuestos de RPM/pulso (E36, E37). |
| RPM maximo universal para todo NEMA 23 | Pendiente de confirmacion | No existe un dataset publico confiable que entregue un unico limite universal de RPM entre variantes de bobinado, inercias y perfiles de carga. Esta pagina evita de forma intencional afirmaciones de un solo numero. |
| Inercia reflejada total del brazo real | Pendiente de confirmacion | Depende de CAD real, reductor, acople y perfil de movimiento. Requiere medicion o simulacion para cerrar tau_accel con confianza. |
| Aumento termico exacto en envolvente | Pendiente de confirmacion | La evidencia publica es insuficiente para aumento termico de envolvente especifico por maquina. Requiere prueba de hardware o simulacion con geometria, flujo de aire y duty cycle. |
Cribado rapido de torque para brazo (estatico primero)
Estos escenarios convierten masa/radio a torque estatico. No sustituyen validacion dinamica con inercia y aceleracion.
| Escenario | Carga (kg) | Radio (mm) | Torque estatico (N·m) | Torque estatico (oz-in) | Nota | Evidencia |
|---|---|---|---|---|---|---|
| Brazo ligero tipo pick-and-place | 1.0 | 100 | 0.98 | 139 | El torque estatico es moderado, pero el dinamico por aceleracion puede dominar. | E18, E19 |
| Brazo indexador de carga media | 2.0 | 150 | 2.94 | 417 | Solo el torque estatico ya puede superar muchos puntos dinamicos de NEMA 23. | E18, E19 |
| Brazo pesado o fixture de gran alcance | 3.0 | 200 | 5.88 | 833 | Riesgo alto de subdimensionamiento si se usa solo torque de retencion. | E18, E19 |
Formula base: tau_static = m x g x r_perpendicular. Conversion trazable: 1 ozf-in = 0.007061552 N·m. Siguiente paso obligatorio: sumar tau_accel = J_total x alpha y validar en curva velocidad-torque.
Demostraciones de escenarios
Cada escenario incluye supuestos, proceso y resultado para que los equipos repliquen la logica y la ajusten a su contexto de maquina.
Tabla de escenarios
Tres escenarios base para discusiones de stage-gate.
| Escenario | Supuestos | Proceso | Resultado | Limite |
|---|---|---|---|---|
| Escenario A: Referencia de viabilidad 12V | Bus 12V, bobinado 3.0A, 1.1Ω/3.2mH, 300RPM, microstep 16, ambiente 30°C. | La herramienta revisa margen de voltaje, demanda de pulso y alcance de corriente frente a ventana de un paso. | Normalmente watch/limit. El objetivo de alta potencia queda limitado por margen de voltaje y cadena de pulso a mayor velocidad. | Watch |
| Escenario B: Recuperacion de riesgo medio con 24V | Mismo motor/carga, bus cambiado a 24V con limite de corriente ajustado. | El margen casi se duplica, mejora la ventana de subida de corriente y el presupuesto de pulso no cambia. | Frecuentemente fit/watch segun RPM. Es la ruta minima viable mas comun. | Fit |
| Escenario C: Produccion de alta velocidad con 48V | Bus 48V, mismo bobinado, objetivo 600RPM con ajuste de corriente y plan de enfriamiento. | Mejoran margen y subida de corriente, pero las protecciones termicas y de cableado pasan a ser obligatorias. | Fit para ejes orientados a velocidad cuando se completa validacion termica y EMC. | Fit |
| Escenario D: Consulta alias 12V a 5000RPM | Bus 12V, bobinado de alto torque tipico de NEMA 23, objetivo 5000RPM. | Se estresa al maximo el modelo de presupuesto de pulso y subida de corriente para representar la consulta "12v stepper motor high torque 5000 rpm". | Normalmente limit. La accion minima es bajar RPM/microstep o migrar a clase de bus superior y revalidar con carga real. | Limit |
FAQ de decision
El FAQ se agrupa por intencion de decision: viabilidad 12V, modelo electrico y riesgo de despliegue.
CTA final: pasar de cribado a validacion
Si tu resultado es watch o limit, no avances directo a compra. Solicita checklist de validacion y secuencia de banco.
