Ruta canonical unica para "24v nema 23" y "24v power supply nema 23"

Q: Esta pagina responde la busqueda "24v nema 23"?

Si. Esta URL canonical responde ese alias con flujo tool-first, tablas de evidencia y FAQ de decision sin crear ruta separada.

Q: Esta pagina cubre tambien "24v power supply nema 23"?

Si. El flujo de la herramienta estima demanda de corriente/pulso y luego aterriza limites de fuente/driver para ese alias en la misma URL canonical.

Q: Existe una ruta dedicada para "24v nema 23"?

No. El alias se fusiona intencionalmente en /learn/nema23-24v-stepper para mantener un unico canonical URL.

Q: Que campos minimos debo pedir en la hoja de datos 24V NEMA23?

Al menos: corriente por fase, resistencia, inductancia, torque de retencion, topologia de hilos y limites de pulso/interfaz del stack de control.

Q: Por que "24V" por si solo no garantiza ajuste?

Porque el ajuste real depende de corriente configurada, frecuencia de pulso, microstep, ventana del driver y condiciones de carga.

Q: Existe una regla unica para corriente de fuente en NEMA23?

No. Hay heuristicas oficiales (<=67%, <2/3, <1/3) que cambian segun topologia/driver. Se usan para pre-dimensionar, pero el cierre exige medicion de corriente RMS de bus y transientes.

Q: Cual es el siguiente paso minimo despues del checker?

Exporta el resultado, adjunta evidencia de unidades/driver y pide cotizacion con parametros faltantes marcados como pendientes.

Q: Que debo hacer cuando un punto queda como "pendiente de confirmacion"?

No cierres compra con ese dato. Escala a prueba de banco o solicita evidencia adicional del proveedor y registra el cierre en tu RFQ.

Q: Debo configurar corriente en peak o RMS?

Depende del driver. DM542E publica ambos, TMC2209 destaca RMS, y carriers DRV/A4988 usan formulas por VREF/Rsense. Nunca mezcles unidades sin conversion.

Q: Por que un sistema 24V puede danar un driver de todas formas?

Porque los picos transitorios (LC/regeneracion) pueden superar el maximo instantaneo del pin VMOT/VBB. La validacion minima es medir sobretension en banco.

No publicamos rutas separadas. Estos aliases se resuelven en la URL canonical /learn/nema23-24v-stepper: primero ejecutas la herramienta, despues verificas evidencia, limites y accion minima.

24v power supply nema 23 tool 24v power supply nema 23 evidence 24v power supply nema 23 FAQ 24v power supply nema 23 inquiry

CTA principal: inicia la consulta tecnica con supuestos y campos pendientes antes de cerrar RFQ.

Correo de consulta

[email protected]

Abrir app de correo Iniciar consulta (abre app de correo)

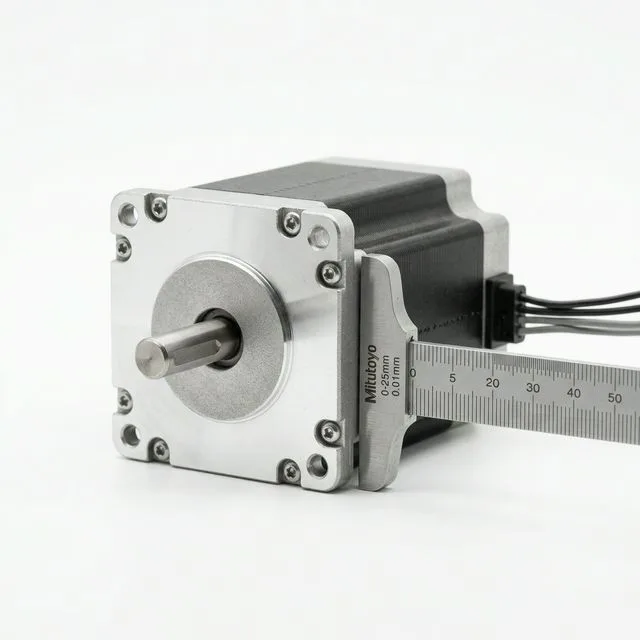

Medición de dimensiones de motor paso a paso NEMA 23

Pagina Hibrida: Herramienta + Informe

Arranque rapido tool-first: entra a la calculadora antes de leer el informe completo.

Iniciar chequeo controlador + ajuste Abrir compuerta de controlador 2 fases

2 phase nema 23 stepper motor en una sola URL: compuerta de controlador 2 fases + calculadora de ajuste NEMA 23 para alias de serie como 23hs8430 nema 23, 23km_k044u nema 23 y 24.0 kg-cm 4 wire nema 23 stepping motor

Ejecuta primero la calculadora para obtener un estado fit/watch/ limit con torque, corriente y pulso. Luego valida la compuerta de interfaz para el alias “2 phase nema 23 stepper motor” (modo de señal, timing STEP/DIR y presupuesto de steps/s) antes de cerrar driver y BOM. Las capas de informe amplian la decisión con escenarios 12V, 18 AWG y 16 mm para cerrar compra con menor riesgo. Esta misma URL canonical tambien resuelve el alias “23 nema stepper motor” y “23hs8430 nema 23” y “23km_k044u nema 23” y “24.0 kg-cm 4 wire nema 23 stepping motor” con anclas directas a herramienta, FAQ y evidencia de modelo.

Alias bridge: “23 nema stepper motor” + “23km_k044u nema 23” + “23hs8430 nema 23” + “24.0 kg-cm 4 wire nema 23 stepping motor”

Sin crear rutas separadas, esta pagina mantiene esos alias en la URL canonical /learn/nema23-24v-stepper con flujo tool-first, validacion de limites y evidencia de variacion de ficha tecnica. Para 24.0 kg-cm (2.3536 Nm / 333.2 oz-in), la compuerta 4-wire se valida en el mismo flujo.

Ir a herramienta FAQ de “23 nema stepper motor”FAQ de “23hs8430 nema 23”FAQ de “24.0 kg-cm 4 wire nema 23 stepping motor”Bloque alias 24.0 kg-cm 4 wire FAQ de “23km_k044u nema 23”Tabla de evidencia 23HS8430

Publicado: 2026-04-12 · Ultima actualizacion: 2026-05-17 · Cadencia de revision de evidencia: Cada 6 meses

Correo de consulta

[email protected]

Abrir app de correo Iniciar consulta (abre app de correo)

Ir a la herramienta Ir al bloque “2 phase nema 23 stepper motor”Ver matriz de comparacion y riesgos

Anclas extendidas (alias + FAQ + canonical)

FAQ de “23 nema stepper motor”Bloque “23 nema stepper motor”FAQ de “23hs8430 nema 23”FAQ de “24.0 kg-cm 4 wire nema 23 stepping motor”FAQ de “23km_k044u nema 23”Bloque “23hs8430 nema 23”Bloque “23km_k044u nema 23”Bloque “24.0 kg-cm 4 wire nema 23 stepping motor”Tabla de evidencia 23HS8430 Ancla canonical para “23 nema stepper motor”Ancla canonical para “23hs8430 nema 23”Ancla canonical para “23km_k044u nema 23”Ancla canonical para “24.0 kg-cm 4 wire nema 23 stepping motor”Ir al FAQ de “2 phase nema 23 stepper motor”Ancla canonical para “2 phase nema 23 stepper motor”

Capa de Herramienta: Checker de ajuste 24V NEMA23

Calcula ajuste de torque/corriente/pulso para bus 24V y confirma limites antes de congelar BOM o abrir RFQ.

Torque objetivo de retencion (Nm)

El valor base arranca en 1.9 Nm (aprox. 269.1 oz-in). Usa el preset 12V para cribado de bajo voltaje.

Angulo de paso (grados)

Mantén 0.9° para mayor granularidad o cambia a la base 1.8°.

Relacion de microstep

Relaciones mas altas mejoran granularidad, pero aumentan demanda de pulso.

Paso de husillo (mm/vuelta)

Velocidad objetivo (RPM)

Corriente nominal del motor (A/fase)

Alinea este valor con la placa del motor antes de decisiones finales de comisionamiento.

Corriente configurada del driver (A/fase)

Compara corriente configurada contra placa del motor antes de ajustar velocidad.

Limite de pulso del driver (kHz)

Referencia de ejemplo: Leadshine DM542E indica entrada maxima de pulso de 200 kHz (consultado 2026-04-12).

Capa de resultado

Salida interpretada con nivel de confianza y siguiente accion.

Estado vacio

Ejecuta la calculadora para generar una decision de ajuste para tu objetivo de torque, corriente, RPM, microstep y presupuesto de pulso.

Chequeo rapido para “12v nema 23 stepper motor”

Respuesta corta: 12 V puede funcionar en escenarios moderados, pero no es un pase universal para alta velocidad/alto torque. Esta capa resume decision inmediata, limites y siguiente accion.

12V: Ajuste ProbableSupuesto de bus: 12V

Decision 12V

Con 12 V y esta combinacion (300 RPM, 1.50 A nominal, 16.0% de uso de pulso), el escenario es razonable para un cribado inicial.

Señal principal

RPM objetivo: 300. Uso de pulso: 16.0%.

Siguiente accion

Confirma curva torque-velocidad en 12 V, con la corriente final de driver y carga real.

Limites de cribado para 12V

Heuristicas de ingenieria para priorizar pruebas; no reemplazan curvas torque-velocidad ni validacion termica.

Zona	RPM objetivo	Corriente nominal motor	Uso de pulso	Interpretacion
Probable ajuste	<=300	<=2.2 A	<=65%	Suele ser viable con comisionamiento y control de corriente.
Validar de cerca	<=600	<=3.0 A	65-85%	Puede funcionar, pero exige pruebas dinamicas y termicas.
Riesgo alto	>600	>3.0 A	>85%	Escalar voltaje de bus o reducir demanda antes de compra.

Compatibilidad de driver a 12V (con fuente)

No todos los drivers de NEMA 23 comparten la misma ventana de entrada. Esta tabla separa ajuste electrico de ajuste de corriente/termica.

Driver	Ventana publicada	Ajuste 12V	Limite clave	Accion
Clase Leadshine DM542/DM542E	Entrada 18–50 VDC (24–48 VDC recomendado)	No (fuera de rango de entrada publicado)	12 V queda por debajo del rango minimo documentado para esta clase de driver.	Migrar a bus 24–48 V en clase DM542 o elegir driver con rating explicito para 12 V.
TI DRV8825 IC (nivel chip)	Alimentacion VM 8.2–45 V; hasta 2.5 A con disipacion (24 V, 25°C)	Si (dentro de rango electrico)	Pasar rango electrico no garantiza margen de torque en alta velocidad ni margen termico en corriente elevada.	Aplicar limitacion de corriente, validar subida termica por duty y mantener controles de transitorios en VM.
Placa carrier Pololu DRV8825	Entrada de placa 8.2–45 V; aprox. 1.5 A/fase sin enfriamiento extra	Si (perfiles de corriente baja/media)	En corriente de fase alta, el limite dominante pasa a ser termica y disipacion de placa.	Ajustar limite por metodo VREF/corriente de bobina y agregar capacitancia bulk local en VMOT antes de pruebas a carga.
Clase TRINAMIC TMC2209	Alimentacion VM 4.75–29 V; hasta aprox. 2 Arms (limitado por termica)	Si (dentro del rango de voltaje)	Muchos objetivos NEMA 23 de corriente alta pueden exceder esta clase de corriente.	Usar en perfiles NEMA 23 de corriente baja/media y validar margen de corriente antes de congelar BOM.

Limites fisicos del rail de potencia (12V)

Estas fronteras explican por que “funciona en reposo” no siempre significa “funciona en carga dinamica”.

Fuente	Limite observado	Impacto en decision	Accion minima
ST AN235 (Rev. 3) - dinamica L/R del bobinado	Al subir frecuencia de paso, la corriente del bobinado puede no alcanzar el valor nominal antes de conmutar.	Una configuracion 12 V que parece valida a baja velocidad puede perder margen de torque a velocidad alta.	Validar torque-velocidad en RPM objetivo en vez de confiar solo en corriente/torque en reposo.
ST AN235 (Rev. 3) - semantica de corriente chopper	La corriente promedio de fuente es menor que la corriente de bobinado en drives con recirculacion chopper.	Lecturas de corriente de PSU pueden confundir el ajuste y ocultar subcorriente/sobrecorriente.	Ajustar corriente de fase por ecuaciones del driver o medicion directa de bobina, no por PSU sola.
Guia carrier Pololu DRV8825	La nota de placa advierte que corriente de fuente no equivale a corriente de bobina para configurar limite.	Corriente mal ajustada puede elevar riesgo de perdida de pasos o estres termico excesivo.	Fijar corriente limite con VREF + resistor de sensado y confirmar con prueba termica de remojo.
Envolvente termica del manual Leadshine DM542	Entorno operativo 0–40°C y temperatura de carcasa por debajo de 45°C.	Si el gabinete supera la envolvente termica publicada, un resultado de calculadora puede quedar invalidado.	Medir temperatura de gabinete/carcasa al peor duty cycle y agregar flujo de aire antes de liberar produccion.

Apto para

Ejes de velocidad moderada (<=300 RPM) y motores hasta ~2.2 A/fase.

No apto para

No asume reserva fuerte de torque a alta velocidad.

Compuerta rapida para “2 phase nema 23 stepper motor”

Respuesta corta: “2 phase + NEMA 23 + controller” no define por si solo una combinacion valida. Debes alinear modo de señal de control, timing de pulso y presupuesto de steps/s del controlador antes de cerrar driver y BOM.

Intencion alias: 2 phase nema 23 stepper motorActualizado: 2026-05-17

Ajuste de señal de control

El driver puede exigir modo de señal 5 V o 24 V y corriente de entrada especifica. Si no empata con tu controlador, el sistema falla antes de cualquier validacion de torque.

Limite real de cadena de pulsos

El techo util no es solo el del driver: firmware/controlador y latencia de software tambien pueden imponer un limite menor.

Ruta minima de decision

1) Confirmar modo de señal, 2) validar timing STEP/DIR, 3) calcular presupuesto de steps/s, 4) luego cerrar motor/driver.

Matriz de ajuste de interfaz de controlador

Define limites electricos y de modo de señal antes de discutir rendimiento de movimiento.

Fuente	Limite observado	Impacto en decision	Accion minima	Evidencia
Leadshine DM542 User Manual v2.0	Las entradas de control son optoaisladas, con nivel alto listado en 4.5–5 V o 24 V y corriente logica de 7–16 mA.	El tipo de salida del controlador (3.3 V / 5 V / 24 V / colector abierto) debe empatarse antes de comisionar.	Confirmar nivel electrico STEP/DIR contra el modo de entrada del driver antes del primer movimiento.	Conocido
Leadshine DM542 User Manual v2.0	El modo de señal de control por defecto de fabrica es 24 V y S2 se usa para cambiar a modo 5 V.	Un controlador puede no disparar pulsos si el modo de entrada queda en voltaje de señal incorrecto.	Verificar ajuste S2 (5 V vs 24 V) antes de validar margen de pulso.	Conocido
TI DRV8825 Datasheet (Rev. F)	La interfaz logica es compatible con 3.3 V/5 V, con VIH minimo 2.2 V y VIL maximo 0.7 V; STEP y DIR incluyen pull-down internos de 100 kΩ.	Compatibilidad de niveles logicos y estados por defecto deben revisarse antes de culpar al dimensionado del motor.	Validar niveles logicos del controlador y comportamiento de estado por defecto en pruebas de bring-up.	Conocido
TRINAMIC TMC2209 Datasheet Rev1.09	TMC2209 se documenta para steppers de dos fases con Step/Dir + UART de un cable, y soporta logica de 3.3 V o 5 V por VCC_IO.	La intencion “2 phase nema 23 stepper motor” aun necesita ajuste real de interfaz de controlador, no solo coincidencia de marco.	Definir primero topologia de control (solo Step/Dir vs Step/Dir + diagnostico UART) antes de fijar clase de driver.	Conocido
Leadshine DM542E product page	DM542E se publica para motores hibridos stepper de 2 fases y 4 fases.	El wording de numero de fases por si solo no alcanza para elegir stack final de controlador/driver.	Confirmar modo de cableado del motor, tipo de salida del controlador y clase de corriente objetivo antes de congelar RFQ.	Conocido

Compuerta de presupuesto de pulso: controlador + driver

Evita usar un solo numero de kHz del driver como unico criterio de aceptacion.

Fuente	Limite observado	Impacto en decision	Accion minima	Evidencia
gnea/grbl settings.md	El parametro $0 controla el tiempo de pulso step (10 μs por defecto); pulsos cortos pueden perderse y pulsos largos pueden solaparse a altas tasas de feed/pulso.	La configuracion de pulsos del lado controlador puede limitar velocidad maxima antes de llegar a limites de datasheet del driver.	Ajustar $0 no menor al ancho minimo de pulso del driver y validar forma de pulso en feed pico.	Conocido
LinuxCNC Tweaking Steppers	La tasa de pasos en software queda limitada por BASE_PERIOD y latencia; el ejemplo con 31 μs da ~16,129 steps/s.	Los limites de timing en software pueden dominar la velocidad del motor antes que importen los techos electricos del driver.	Presupuestar steps/s desde geometria de eje y microstep, luego verificar margen de timing del controlador antes de comprar motor.	Conocido
Leadshine DM542 User Manual v2.0	La interfaz de pulso requiere minimo 2.5 μs de ancho/nivel bajo PUL, setup DIR de 5 μs y hasta 200 kHz de entrada de pulso.	Timing/calidad de pulso del controlador puede fallar incluso cuando torque y corriente del motor estan bien dimensionados.	Medir timing STEP/DIR en hardware y mantener margen frente al techo de 200 kHz durante comisionamiento.	Conocido
TI DRV8825 Datasheet (Rev. F)	DRV8825 especifica minimos tWH(STEP)/tWL(STEP) de 1.9 μs y fSTEP hasta 250 kHz.	La configuracion de pulsos del controlador debe cumplir minimo de ancho y margen real de integridad de señal.	Cruzar ajuste de pulsos de firmware contra timing de datasheet y validar en peor caso de cable y RPM.	Conocido

Evita esta simplificacion

No cierres la decision con “es 2 fases y es NEMA 23”. Ese alias solo pasa a estado fit cuando interfaz de señal, timing de pulsos y margen de steps/s quedan validados en tu stack real.

Abrir FAQ de controlador 2 fases Volver a la calculadora principal

Compuerta rapida para “18 gauge wire on nema 23 stepper motors”

Respuesta corta: AWG 18 puede funcionar para NEMA 23 cuando corriente por fase, longitud de arnes, clase de conector y temperatura real mantienen margen. Esta capa usa corriente de la herramienta + longitud (ida) para decidir si mantener AWG 18 o migrar a 16/14 AWG, y agrega limites de conector/termica para evitar falsos positivos.

AWG 18: Caida ControladaCorriente base (tool): 1.50 A/faseLongitud de ida: 3.0 m

Entrada de longitud para chequeo AWG 18

La formula usa longitud de ida y calcula ida+vuelta automaticamente.

Longitud de cable motor (ida, m)

Rango admitido: 0.2–30 m. Se usa la corriente configurada del bloque de herramienta.

Revisar corriente en herramienta

Caida AWG 18 @12V

0.19 V de caida (1.60%) usando 1.50 A/fase y 3.0 m de ida.

Longitud maxima @2% (AWG 18)

3.75 m de ida como referencia de compuerta 2% en 12V.

Calibre recomendado

18 AWG mantiene <=2% de caida a 12V para este caso. Mantener 18 AWG y confirmar temperatura de arnes + integridad de pulso en carga.

Apto para

Maquinas NEMA 23 de corriente moderada con tiradas cortas y control de cableado.

No apto para

No implica margen universal para corrientes mas altas ni temperaturas elevadas.

Comparacion AWG 18/16/14 para este escenario

Caida estimada con formula DC Vdrop = 2 × longitud(ida) × R(Ω/m) × I(fase).

Calibre	Ω/1000ft	Ω/m	Caida @12V	Estado	Longitud max @2%
18 AWG	6.51	0.02136	0.19 V (1.60%)	<=2% ajuste	3.75 m
16 AWG	4.09	0.01342	0.12 V (1.01%)	<=2% ajuste	5.96 m
14 AWG	2.58	0.00846	0.08 V (0.63%)	<=2% ajuste	9.45 m

Sensibilidad termica AWG 18 (mismo escenario)

Derivado de NIST Circular 31 con α20≈0.00393/°C. Muestra como el aumento de temperatura del conductor cambia la misma ruta de cable.

Temp. conductor	Multiplicador vs 25°C	Ω/1000ft (AWG18)	Caida @12V	Estado	Implicacion
25°C	1.000x	6.51	0.19 V (1.60%)	<=2% ajuste	A esta temperatura de conductor, AWG18 mantiene margen para cribado inicial.
40°C	1.058x	6.89	0.20 V (1.69%)	<=2% ajuste	A esta temperatura de conductor, AWG18 mantiene margen para cribado inicial.
65°C	1.154x	7.51	0.22 V (1.85%)	<=2% ajuste	A esta temperatura de conductor, AWG18 mantiene margen para cribado inicial.
80°C	1.212x	7.89	0.23 V (1.94%)	<=2% ajuste	A esta temperatura de conductor, AWG18 mantiene margen para cribado inicial.

Limites de conector para decision AWG 18

La seleccion de calibre no basta: el limite de corriente por contacto puede convertirse en el cuello de botella.

Conector/fuente	Limite publicado	Limite de aplicacion	Impacto en decision	Accion minima	Estado
Serie JST XH	3 A AC/DC, cable AWG #30 a #22, −25°C a +85°C (incluye aumento de temperatura)	Muchos casos NEMA 23 de corriente alta pueden exceder esta clase de conector aunque la caida de cable aun parezca aceptable.	Aprobar por caida de tension no garantiza margen termico en contactos.	Si la corriente se acerca o supera 3 A/fase, subir de clase de conector y validar temperatura de contacto bajo carga.	Conocido
Serie JST VH	10 A (AWG #16) o 7 A (AWG #18), rango de cable AWG #22 a #16	Soporta cable mas grueso y mayor corriente de contacto que XH, pero el rating sigue condicionado por aumento termico y contexto de carcasa.	La familia de conector puede volverse el limite antes que la resistencia del conductor.	Usar clase VH (o equivalente) cuando AWG18 deba manejar corriente alta y validar temperatura del conector al peor duty cycle.	Conocido
Guia de extension Oriental Motor	Mapa de cable: ≤1 A → AWG24, 1–3 A → AWG20, 3–5 A → AWG16; extension hasta 20 m	Es guia de proveedor util para cribado, pero no reemplaza validacion de arnes a nivel maquina.	AWG18 puede quedar al limite en escenarios de mayor corriente cuando se acumulan longitud, temperatura y perdidas en conector.	Tratar AWG18 como opcion condicional; si la corriente supera ~3 A/fase o sube la temperatura ambiente, evaluar AWG16 + upgrade de conector.	Conocido

Metodo y evidencia de cableado

Fuentes actualizadas en 2026-04-24 para resistencia de conductor, deriva termica, limites de conector, compuerta de caida 12V y control EMI.

Fuente	Limite usado	Accion minima	Estado
NIST Circular 31 (PDF reemitido en 2023)	La tabla de cobre publica 18/16/14 AWG en 6.51/4.09/2.58 Ω por 1000 ft a 25°C y 7.52/4.72/2.98 Ω por 1000 ft a 65°C; α20 ≈ 0.00393/°C.	Recalcular caida con la temperatura esperada del arnes, no solo con temperatura ambiente.	Conocido
Datasheet JST XH (junio 2025)	El rating de contacto XH es 3 A AC/DC y solo admite AWG #30 a #22.	Si la corriente por fase se acerca a 3 A, no tratar XH como equivalente de familias de mayor corriente.	Conocido
Datasheet JST VH (junio 2025)	VH se califica en 10 A con AWG #16 y 7 A con AWG #18, con rango AWG #22 a #16.	Validar temperatura de conector al peor duty cycle antes de declarar AWG18 como apto de produccion.	Conocido
Guia de extension Oriental Motor (seccion B2-B42)	La guia de corriente/cable sugiere 1–3 A con AWG20 y 3–5 A con AWG16 para planificar extensiones.	Tratar AWG18 como condicional para 12 V NEMA 23 y subir a AWG16 cuando se estrechen margenes de corriente/longitud/temperatura.	Conocido
Leadshine DM542 User Manual v2.0	Las lineas de pulso y lineas de motor deben mantenerse separadas al menos 10 cm para reducir interferencia.	Tratar calibre y ruteo de cable como un solo paquete de decision durante comisionamiento.	Conocido
Corte universal de ampacidad publico para arneses stepper	No existe estandar abierto confiable con un unico limite AWG/corriente que cubra aislamiento, agrupamiento y temperatura de gabinete.	Mantener como pendiente y validar en proyecto real con temperatura de arnes/conector al peor duty cycle.	Pendiente de confirmacion

Salida de decision

Con 1.50 A/fase y 3.0 m (ida), 18 AWG cae 0.19 V (1.60%) en bus de 12 V.

Abrir FAQ de 18 gauge wire Iniciar consulta (abre app de correo)

Compuerta rapida para “24.0 kg-cm 4 wire nema 23 stepping motor”

Respuesta corta: primero normaliza 24.0 kg-cm a 2.3536 Nm (~333.2 oz-in), luego confirma compuerta de cableado bipolar 4-wire y finalmente valida corriente/pulso en la herramienta antes de cerrar BOM.

Intencion alias: 24.0 kg-cm 4 wire nema 23 stepping motorActualizado: 2026-05-17

Normalizacion de torque

24.0 kg-cm = 2.3536 Nm = 333.3 oz-in. Usa esta equivalencia antes de comparar fichas mixtas Nm/oz-in.

Compuerta 4-wire

4-wire implica topologia bipolar fija; no asumir intercambiabilidad con bobinados unipolares sin validar pinout, resistencia de fase y conector.

Siguiente accion

Introduce 2.35 Nm en la herramienta, confirma que la corriente configurada queda en ventana 1.35-1.50 A y valida margen de pulso antes de PO.

Tarjeta de datos del alias 24.0 kg-cm

Resumen estructurado para evitar errores de unidades y topologia antes de compra.

Campo	Valor	Impacto de decision
Cadena alias	24.0 kg-cm 4 wire nema 23 stepping motor	Se mantiene en la URL canonical, sin crear ruta dedicada.
Torque normalizado	2.3536 Nm	Compara contra ventanas de corriente, no solo contra etiqueta comercial.
Equivalente imperial	333.3 oz-in	Facilita cruce con catalogos que publican oz-in.
Topologia de bobinado	Bipolar 4-wire	Validar pinout + clase de conector + limites termicos antes de liberacion.

Matriz de topologia por numero de hilos (4/6/8)

Comparativa para evitar sustituciones erradas entre listados 4-wire, 6-wire y codigos de modelo con sufijos distintos.

Perfil de hilos	Dato clave	Riesgo	Accion minima	Fuente	Evidencia
Listado bipolar de 4 hilos	La topologia bipolar puede implementarse en 4, 6 u 8 hilos; en un listado 4-wire no hay taps centrales expuestos.	Suponer rutas de recableado unipolar desde un titulo 4-wire puede romper el plan de comisionamiento.	Mantener 4-wire como bipolar fijo y verificar pinout de pares de fase antes de seleccionar driver.	Oriental Motor PKP Series wiring options (2015-2016 catalog, accessed 2026-05-12)	Conocido
Compuerta por sufijo de codigo PMX	La nomenclatura PMX mapea U a 6 hilos unipolar-only y B a 4 hilos bipolar, sin opcion de 8 hilos en esta familia.	Ignorar el sufijo de conductores puede ocultar restricciones duras de cableado en sustituciones de compra.	Haz obligatorio el sufijo de conductores en RFQ/PO y trata sufijo ausente como pendiente de confirmacion.	Kollmorgen PMX Selection Guide notes (accessed 2026-05-12)	Conocido
Ejemplo unipolar de 6 hilos 23KM-K044U	Publicado como UNI-POLAR con seis conductores (A, A COM, A, B, B COM, B), cable AWG #22 y conector JST S6B-XH-A-1.	Tratar este SKU como drop-in de un bipolar 4-wire puede fallar en capas de cableado y conector.	Confirma diagrama de bobinado, clase de corriente de conector e interfaz de controlador antes de sustituir.	NMB 23KM-K044U Data Sheet (accessed 2026-05-12)	Conocido
Condicion de declaracion de holding torque	PMX23 etiqueta holding torque con “2 phases ON” y especifica condiciones de prueba de corriente (1000 pps, elevacion de bobina a 85°C sobre placa de aluminio).	Comparar torque sin alinear modo de fase y fixture termico puede crear equivalencias falsas.	Exige campos de definicion de torque y condicion de prueba en cotizaciones antes de la seleccion final de modelo.	Kollmorgen PMX23 test-condition notes (accessed 2026-05-12)	Conocido

Aplicar 24.0 kg-cm en la herramienta Abrir FAQ del alias 24.0 kg-cm Iniciar consulta (abre app de correo)

Resumen rapido de decision para 1.9nm nema 23 stepper motors

Esta seccion resume la decision de compra: primero convierte 1.9 Nm a ~269.1 oz-in, luego manten la corriente configurada cerca de la nominal y confirma margen de pulso antes del cierre de compra.

Puente de Torque 1.9Nm

1.90 Nm equivalen a 269.1 oz-in. El torque objetivo 1.90 Nm (269.1 oz-in) cae dentro de la ventana de benchmark construida con ejemplos publicados de NEMA 23 (1.60-2.02 Nm, convertidos desde 227-286 oz-in).

Ajuste de Corriente

La relacion de corriente es 100.0%. La ventana recomendada de comisionamiento es 1.35–1.50 A.

Margen de Pulso

A 300 RPM y 16 microsteps, la demanda de pulso es 32,000 Hz (16.0% de utilizacion).

Salida de Decision

Dentro de Presupuesto: La corriente configurada esta dentro de la ventana de comisionamiento (1.35–1.50 A/fase) para un motor de 1.50 A.

Para quien encaja

Compradores que necesitan conversion explicita de 1.9 Nm a oz-in antes de comparar catalogos.
Integradores con corriente nominal del motor confirmada y plan de comisionamiento.
Ejes CNC donde presupuesto de pulso y chequeos termicos forman parte del comisionamiento.

Quien debe evitar este atajo

Equipos que seleccionan solo por tamano de marco o etiqueta de unidades sin convertir torque.
Sistemas operando muy por encima o por debajo de la corriente nominal sin validacion termica o anti-stall.
Disenos de alta velocidad sin plan de prueba de integridad de pulso en cableado real.

Compuerta rapida para “16mm ball screw nema 23”

Respuesta corta: 16 mm describe diametro nominal del husillo, no un lead unico ni un margen universal de carga/velocidad. Primero define lead, longitud libre y duty; luego valida compuertas de carga y velocidad antes de cerrar PO.

Intencion alias: 16mm ball screw nema 23Actualizado: 2026-05-17

Diametro no es lead

En ejemplos publicos de diametro nominal 16 mm existen leads 2, 5 y 10 mm; no asumas equivalencia entre codigos por solo ver “16mm”.

Compuerta de velocidad

El lead define RPM requerido y limites de velocidad de husillo. Un lead que pasa feed objetivo puede fallar velocidad critica.

Compuerta de carga

Verifica pandeo, traccion/compresion permisible y factor estatico segun vibracion real; no cierres compra solo con conversion torque→fuerza.

Variantes de catalogo en 16 mm (contraejemplos)

Mismo diametro nominal, pero lead y rating de carga cambian por serie de tuerca/circulacion.

Modelo	Lead	Carga C	Carga Co	Limite clave	Accion	Evidencia
HIWIN R16-2T4	2 mm	323 kgf	790 kgf	Mayor potencial de empuje por torque, pero menor velocidad lineal por RPM y limite mas estricto de velocidad del husillo.	Usar cuando priorizas fuerza y paso fino, y validar velocidad critica para la longitud libre real.	Conocido
HIWIN R16-5T3	5 mm	664 kgf	1195 kgf	Opcion de lead intermedio con mayor carga dinamica listada en esta serie de catalogo.	Usar como base de cribado y confirmar equivalencia de serie de tuerca/precarga antes de cambiar proveedor.	Conocido
HIWIN R16-10T3	10 mm	623 kgf	1102 kgf	Mayor velocidad lineal por RPM, pero menor empuje por torque que leads mas bajos.	Usar solo despues de validar margen de pulso y margen torque-velocidad en el feed objetivo.	Conocido

Compuertas de seleccion para 16 mm (THK)

Condiciones minimas que deben pasar antes de confirmar combinacion husillo-motor.

Compuerta	Limite publicado	Impacto en decision	Accion minima	Evidencia
Compuerta de pandeo y fluencia axial	THK indica factor de seguridad 0.5 en pandeo y exige verificar cargas permisibles de traccion/compresion frente a fluencia del eje.	La seleccion por diametro puede pasar matematica de torque y aun fallar en seguridad de carga compresiva segun longitud instalada.	Calcular con metodo de soporte y longitud efectiva real antes de confirmar “16mm + NEMA 23” como seguro para produccion.	Conocido
Compuerta de velocidad de rotacion	THK define velocidad permisible como min(N1 velocidad critica, N2 limite por DN), y N1 incluye factor de seguridad 0.8.	Un cambio de lead puede cumplir feed y aun violar la velocidad permisible del husillo.	Verifica N1 y N2 al RPM planificado; si uno falla, reduce longitud libre o rediseña lead/soporte.	Conocido
Compuerta de factor estatico	THK publica rangos minimos de factor estatico segun vibracion y tipo de maquina (ej.: 1.0–3.5 o 2.0–5.0 para maquinaria industrial).	Usar un SF fijo puede subestimar riesgo de choque/vibracion en ciclos start-stop.	Selecciona rango de SF por duty real y vuelve a verificar candidato de husillo y reserva de torque del motor bajo carga maxima.	Conocido

Dato pendiente de confirmar

Aun no existe un dataset publico confiable que normalice series 16 mm entre proveedores bajo la misma precarga/soporte/condicion de ensayo. Mantener estado “pendiente” hasta recibir contexto de prueba del proveedor.

Revision de brechas y registro de mejoras

Esta mejora mantiene la estructura original de la calculadora y solo agrega evidencia verificada, condiciones limite e incertidumbres explicitas. Auditoria actualizada en 2026-05-17.

Que faltaba y que se cambio

Enfoque: calidad de evidencia, limites de decision y controles de riesgo de ejecucion.

Brecha detectada	Impacto en decision	Actualizacion aplicada	Estado
La intencion alias "12v nema 23 stepper motor" no estaba lo bastante explicita en la navegacion tool-first.	Visitantes con intencion 12V podian leer bloques largos antes de ver una ruta directa de decision si/watch/no.	Se agrego capa de chequeo rapido 12V, preset de herramienta y ancla FAQ directa para evaluar ajuste inmediato en la URL canonical.	Cerrado con ruta alias explicita + explicacion de limites
La intencion alias “2 phase nema 23 stepper motor” no estaba visible en el flujo canonical tool-first.	Visitantes con wording de controlador no tenian una ruta explicita de respuesta dentro de la URL canonical.	Se agrego una seccion dedicada de compuerta de controlador 2 fases, anclas alias y cobertura FAQ para mantener esta intencion dentro de la misma ruta canonical.	Cerrado con ruta explicita de respuesta para alias
La intencion alias "23hs8430 nema 23" no estaba explicita en metadata canonical, bloque hero ni anclas FAQ.	Visitantes con wording de codigo de modelo no podian confirmar si esta URL canonical respondia su intencion sin cambiar de ruta.	Se agrego cobertura explicita de 23hs8430 en metadata/hero/FAQ, anclas directas en la URL canonical y puente de evidencia con fuente para separar especificacion conocida del modelo vs variacion de marketplace.	Cerrado con ruta explicita de respuesta para alias
La intencion alias "23km_k044u nema 23" no estaba explicita en metadata canonical, bloque hero ni anclas FAQ.	Visitantes que buscaban este codigo de modelo no podian confirmar rapido si la URL canonical ya cubria esa intencion.	Se agrego cobertura explicita de 23km_k044u en metadata/hero/FAQ, anclas canonical directas y guia de escenario para mantener la consolidacion en una sola ruta.	Cerrado con ruta explicita de respuesta para alias
No estaba operacionalizado el limite de interfaz de controlador (modo de señal/nivel logico/corriente de entrada).	Un equipo podia elegir buen par motor-driver y aun fallar en bring-up por desajuste de señal controlador-driver.	Se agrego matriz de ajuste de interfaz con fuentes (modo/corriente DM542, umbrales logicos DRV8825, topologia de control TMC2209) y acciones ejecutables.	Cerrado con compuerta de interfaz de controlador respaldada por fuentes
No existia tabla unica que uniera cuellos de botella de pulso del controlador con limites temporales del driver.	Un stack podia pasar kHz de driver y aun fallar por limites de firmware/software stepping.	Se agrego compuerta de cadena de pulsos combinando ajuste de ancho de pulso en Grbl, limites de timing en LinuxCNC y requisitos temporales de driver.	Cerrado con compuerta controlador + driver respaldada por fuentes
Faltaba un puente directo desde 1.9 Nm hacia comparacion de catalogos en oz-in.	Al comparar listados mixtos (Nm/oz-in), se podia preseleccionar una clase de torque incorrecta antes de revisar limites electricos.	Se agregaron entrada de torque, salida de conversion Nm↔oz-in, tabla benchmark y anclas directas en herramienta + FAQ.	Cerrado con conversion determinista + benchmarks con fuente
La guia de corriente mezclaba corriente nominal del motor con semanticas de corriente especificas de driver.	Se puede sobreconducir o subconducir bobinas cuando se confunden etiquetas peak y RMS.	Se agrego tabla de limites de unidades de corriente (DM542 peak↔RMS, A4988/DRV8825 con condiciones de formula) y notas de mal uso.	Cerrado con limite respaldado por fuentes
Se mencionaban fallos de integridad de senal y transitorios, pero sin operacionalizar.	El diseno puede pasar en hoja de calculo y aun fallar por ruido de cableado o picos de fuente.	Se agregaron controles de riesgo de integracion para picos LC, capacitancia bulk, ruteo de cable y prohibicion de hot-plug.	Cerrado con controles respaldados por fuentes
La explicacion de marco carecia de suficientes contraejemplos de una misma familia.	Se podia seguir asumiendo que NEMA 23 implica una clase casi fija de corriente/torque.	Se amplio la tabla de variacion de marco con modelos AMETEK ST23 entre 1.0 A y 4.0 A y 70 a 210 Ncm.	Cerrado con ejemplos respaldados por fuentes
No se separaban con suficiente claridad los limites entre holding torque y pull-out torque.	Se podia sobreconfiar en torque de catalogo a RPM alta, donde el pull-out dinamico es menor.	Se agrego tabla limite de definiciones de torque (holding/pull-out/frecuencia de arranque) enlazada a aplicabilidad por fuente.	Cerrado con limite respaldado por fuentes
La compuerta de relacion de inercia no era explicita en el camino de decision.	Ejes con alta inercia reflejada pueden pasar matematica de pulso y aun fallar en estabilidad start/stop.	Se agrego compuerta de relacion de inercia con guia publicada 30:1 y ruta de pruebas obligatoria al superarla.	Cerrado con limite respaldado por fuentes
No habia matriz explicita de margen de corriente de driver para stacks comunes.	Se podian elegir drivers de baja corriente para NEMA 23 de alta corriente y perder objetivos de torque.	Se agrego tabla de margen de corriente (A4988/DRV8825/TMC2209/DM542E) y regla de no atajos para mapeo de clones.	Cerrado con comparativa respaldada por fuentes
El chequeo 12V no tenia frontera explicita de compatibilidad por ventana de voltaje de driver.	Se podia asumir que todos los drivers NEMA 23 son igualmente validos a 12 V y pasar por alto descalificaciones por voltaje de entrada.	Se agrego matriz de compatibilidad 12V con fuentes (DM542E, clase DRV8825 y TMC2209) y acciones de ajuste/no-ajuste.	Cerrado con compuerta de voltaje de driver respaldada por fuentes
Persistia confusion entre corriente de fuente y corriente real de fase en comisionamiento a bajo voltaje.	Se podia subajustar o sobreajustar corriente al tunear desde amperaje de PSU.	Se agrego tabla de limites fisicos del rail con semantica ST de corriente chopper y guia Pololu de ajuste por VREF/corriente de bobina.	Cerrado con limite de medicion respaldado por fuentes
La capa de riesgo no cuantificaba limites termicos de entorno.	Un diseno puede aprobar calculo y aun fallar en gabinete por temperatura ambiente/carcasa fuera de rango publicado.	Se agrego control de envolvente termica con guia de temperatura operativa/carcasa del manual DM542.	Cerrado con limite termico respaldado por fuentes
No habia caveat explicito sobre ambiguedad de escalado de corriente en placas clon.	Se pueden aplicar formulas Vref incorrectas en layouts incompatibles.	Se marco el escalado de placas clon como pendiente de confirmacion y se movio a Known Unknowns.	Pendiente de confirmacion (sin dataset publico confiable)
La intencion alias “16mm ball screw nema 23” no quedaba respondida de forma explicita en la narrativa canonical.	Visitantes con busqueda por diametro no tenian un camino corto para saber que garantiza (y que no garantiza) el 16 mm.	Se agrego un bloque dedicado para la intencion 16mm, anclas alias y cobertura FAQ en la misma URL canonical.	Cerrado con ruta explicita de respuesta para alias
Faltaban compuertas con fuente para seleccionar por diametro en husillo (velocidad/carga).	Se podia sobreconfiar en conversion de torque sin validar pandeo, velocidad critica y factor estatico.	Se agrego tabla de compuertas de seleccion respaldada por THK (pandeo, velocidad permisible, rangos de factor estatico) con accion minima ejecutable.	Cerrado con compuertas de decision respaldadas por fuentes
La intencion alias “18 gauge wire on nema 23 stepper motors” no tenia una ruta directa de decision si/watch/no.	Un usuario podia pasar chequeos de pulso/corriente y aun cerrar cableado con caida excesiva de tension.	Se agrego compuerta rapida AWG 18 con entrada de longitud (ida), calculo ligado a corriente de la herramienta, tabla comparativa 18/16/14 AWG y anclas FAQ especificas del alias.	Cerrado con puente herramienta-resultado + limites de cableado respaldados por fuentes
El bloque AWG 18 solo miraba caida de conductor y no cubria limites de conector ni deriva termica de resistencia.	Se podia aprobar por caida en frio y aun fallar por limite de contacto del conector o por perdida de margen en gabinete caliente.	Se agregaron tabla de sensibilidad termica (NIST), matriz de limites de conector (JST XH/VH) y caveat explicito de “sin corte universal publico de ampacidad”.	Cerrado con limites de conector + termica respaldados por fuentes
Faltaban limites de duty cycle del lado del motor, por lo que se podia sobreconfiar en estados de calculadora para operacion continua.	Un stack puede pasar chequeos de pulso/corriente y aun sobrecalentar al operar cerca de corriente nominal con duty alto o tiempos energizados largos.	Se agrego evidencia con fuente sobre duty cycle y envolvente termica desde referencia tecnica de Oriental Motor y datasheet AMETEK ST23, incluyendo caveats de condiciones de ensayo.	Cerrado con limite de duty del motor respaldado por fuentes
No estaba explicito el riesgo de retencion sin energia: se podia confundir holding torque energizado con comportamiento detent sin alimentacion.	Mecanismos verticales o con carga por gravedad pueden derivar tras E-stop/corte de energia si se trata el detent como retencion de seguridad.	Se agrego tabla de contraejemplos holding-vs-detent (familia ST23) y acciones explicitas de limite para modo sin energia (freno/contrapeso).	Cerrado con limite de riesgo sin energia respaldado por fuentes
La guia de inercia era demasiado binaria alrededor de 30:1 y no mostraba ventana practica para movimientos rapidos.	Disenos cercanos al limite podian aceptarse aunque resonancia y estabilidad de movimiento rapido siguieran fragiles en comisionamiento.	Se agrego guia practica de carga e inercia (uso de torque 30-70%, relacion 1:1-10:1 y 1:1-3:1 para movimientos rapidos) con recordatorio de resonancia desde referencia oficial.	Cerrado con limite practico de inercia respaldado por fuentes
No estaba explicito el trade-off de corriente en reposo (termica vs margen de retencion).	Se podia activar reduccion de corriente por termica y perder margen de retencion o precision en reposo bajo carga.	Se agregaron limites de corriente en reposo con fuentes (DM542 SW4 y TMC2209 IHOLD/PDN), incluyendo acciones explicitas para ejes con gravedad.	Cerrado con limite de corriente en reposo respaldado por fuentes
Los limites de carga radial/axial del eje del motor no estaban conectados al dimensionado de torque/corriente.	Se podia elegir un NEMA 23 de mayor torque y aun fallar por sobrecarga lateral en rodamientos por desalineacion de cople o carga de polea.	Se agrego contraejemplo SureStep (mismo marco con torque mayor pero igual limite radial/axial), mas controles de cople y factor de seguridad.	Cerrado con limite de carga de eje respaldado por fuentes
El bloque alias “24.0 kg-cm 4 wire” carecia de comparativa topologica por numero de hilos respaldada por fuentes.	El equipo podia seguir asumiendo equivalencia de recableado entre 4-wire, 6-wire y variantes por sufijo, cerrando mal plan de driver/arnes.	Se agrego matriz de topologia por numero de hilos (opciones Oriental, notas de sufijo Kollmorgen y especificacion de cableado NMB 23KM-K044U) con acciones explicitas de sustitucion.	Cerrado con limite topologico 4/6/8 hilos respaldado por fuentes
No estaban explicitas las condiciones de declaracion de holding torque en la logica de comparacion por alias.	Valores de torque cross-vendor podian tratarse como equivalentes aun con diferencias en modo de fase y fixture termico.	Se agrego compuerta de condicion de ensayo desde notas PMX23 (“2 phases ON” + contexto de fixture de corriente) y se vinculo a campos obligatorios en paquete de cotizacion.	Cerrado con limite de condicion de prueba de torque respaldado por fuentes
Esta ronda no tenia una cita actualizada de limite conceptual para wording NEMA.	Todavia podia sobreinterpretarse “NEMA 23” como clase de torque en lugar de compuerta de compatibilidad de marco.	Se agrego evidencia actualizada de Oriental Motor: numero NEMA indica clase de marco y la decision final debe cerrarse con validacion torque/corriente por modelo.	Cerrado con limite conceptual de marco actualizado

Auditoria stage1b de esta ronda (unidades alias + 23HS8430 + 23KM-K044U)

Nuevas brechas detectadas y cerradas en esta iteracion sin cambiar la arquitectura de la pagina.

Brecha detectada	Impacto en decision	Actualizacion aplicada	Estado
Las diferencias de L/R de bobinado a nivel modelo no se habian convertido en una compuerta explicita de riesgo para el alias.	El usuario podia tratar listados de mismo torque como intercambiables y pasar por alto riesgo de colapso de torque en alta velocidad.	Se agrego comparativa de constante de tiempo electrica con fuente (tau=L/R, 3tau, R/2piL) para 23HS8430 vs 23HS30-3004S usando contexto de dinamica de corriente en bobina de ST.	Cerrado con limite electrico a nivel modelo respaldado por fuentes
La narrativa del alias carecia de caveats explicitos de condiciones de prueba para vida util y carga de eje.	El equipo de compras podia extrapolar en exceso torque de catalogo a duty, RPM y geometria de carga lateral no equivalentes.	Se agregaron limites del Full Datasheet (carga dinamica axial/radial y condicion TMBF) y se vincularon a accion de pendiente-de-confirmacion cuando cambian las condiciones de operacion.	Cerrado con compuerta de confiabilidad y carga dependiente de condicion
El limite conceptual de tamano NEMA no estaba citado de forma explicita en la ruta de decision 23HS8430.	Todavia se podia confundir compatibilidad de marco con equivalencia de rendimiento electrico y dinamico.	Se agrego declaracion con fuente de que el tamano NEMA estandariza solo geometria de montaje, y se enlazo con ruta obligatoria de validacion torque-velocidad/corriente.	Cerrado con limite conceptual respaldado por fuentes
El alias “23km_k044u nema 23” no tenia una compuerta explicita de normalizacion por datasheet del proveedor frente a deriva por sufijos.	El equipo podia tratar un alias como especificacion fija y dimensionar mal clase de corriente, comportamiento de bobina o expectativa de torque.	Se agrego normalizacion por variantes con fuente NMB (K044U vs K044B vs K044-00V/99V) y bloqueo obligatorio de sufijo+revision antes de RFQ/PO.	Cerrado con compuerta de normalizacion alias respaldada por fuentes
La pagina no operacionalizaba de forma explicita la nota de 23KM-K sobre curvas torque-velocidad solo de referencia dentro de la ruta de decision del alias.	Compradores podian comparar curvas de catalogo entre stacks de driver distintos como si fueran equivalentes directas y cerrar compra demasiado pronto.	Se agrego limite explicito de condicion de curva y accion ejecutable de validacion ligada a pruebas con mismo driver/misma forma de onda.	Cerrado con limite de condicion de curva respaldado por fuentes
El flujo de alias por codigo de modelo carecia de restricciones explicitas de topologia de cableado para 23KM-K044U (unipolar 6 hilos, AWG22, JST XH).	Las decisiones de controlador y arnes podian pasar matematica de pulso y aun fallar por desajuste de topologia/conector.	Se agrego limite de cableado/interfaz con fuente y ruta de accion antes de decidir recableado o seleccion de clase de driver.	Cerrado con limite de interfaz de cableado respaldado por fuentes
El bloque alias 24.0 kg-cm declaraba limite bipolar 4-wire, pero carecia de matriz comparativa de numero de hilos respaldada por fuentes.	El usuario podia seguir confundiendo 4-wire, 6-wire y sustituciones por codigo de modelo, asumiendo flexibilidad de recableado que el SKU no entrega.	Se agrego matriz de topologia de hilos respaldada por fuentes (opciones de cableado Oriental + notas de sufijo Kollmorgen + ejemplo NMB de seis hilos) con acciones ejecutables de sustitucion.	Cerrado con limite de topologia 4-wire respaldado por fuentes
Las condiciones de comparabilidad de holding torque no estaban explicitas en la ruta de decision del alias.	Los valores de torque cross-vendor podian tratarse como equivalentes aun cuando difieren modo de excitacion y fixture termico.	Se agrego compuerta de condicion de prueba (2 phases ON + contexto de fixture de corriente publicado) y se vinculo a campos obligatorios en paquete de cotizacion.	Cerrado con limite de condicion de prueba respaldado por fuentes
El concepto de tamano de marco NEMA carecia de una cita actualizada y cercana a norma en esta ronda de guia de alias.	Todavia podia sobreinterpretarse “NEMA 23” como clase de torque y no como compuerta de compatibilidad de marco.	Se agrego cita actualizada de limite por tamano de marco desde Oriental Motor, mostrando NEMA como notacion de marco y exigiendo validacion torque/corriente por modelo.	Cerrado con limite conceptual de marco actualizado
La ruta del alias 24.0 kg-cm carecia de una compuerta explicita de notacion SI (uso de N·m y riesgo por atajo no-SI).	El equipo podia aceptar notacion de torque mixta o ambigua en cotizaciones y propagar ambiguedad de unidades a decisiones de compra.	Se agrego evidencia NIST de politica de unidades y conversion (N·m vs J, constantes kgf/ozf) con accion obligatoria de normalizacion antes de comparar proveedores.	Cerrado con limite de notacion SI respaldado por fuentes
La compuerta de cadena de pulsos se apoyaba en timing del chip driver, pero no imponia de forma explicita el techo del controlador/base-period.	Un diseno podia pasar tablas de timing del driver y aun fallar con following errors si la generacion de pasos del controlador es mas lenta.	Se agrego limite temporal de controlador con fuente LinuxCNC y regla de decision por techo minimo entre limites de controlador y driver.	Cerrado con limite sistemico de cadena de pulsos respaldado por fuentes
La compuerta de seguridad del alias 4-wire no incluia de forma explicita la prohibicion de hot-plug ni la advertencia de flexibilidad desde la documentacion del driver.	Equipos de comisionamiento podian tratar cambios 4-wire como rutina y crear riesgo evitable de integracion o dano de hardware.	Se agrego limite de seguridad con fuente DM542E (nota de 4 hilos menos flexible + no conectar/desconectar energizado) con accion explicita de comisionamiento.	Cerrado con limite de seguridad de comisionamiento 4-wire respaldado por fuentes

Resumen del informe: conclusiones clave y limites de ajuste

Estas conclusiones se derivan de las mismas formulas de la capa de herramienta y se limitan por los topes de pulso del driver y por fronteras de evidencia conocida/desconocida. Para los alias “23hs8430 nema 23” y “23km_k044u nema 23” se separa explicitamente lo confirmado por ficha tecnica vs variaciones de mercado/condicion de prueba.

Compromiso de Resolucion

Con 16 microsteps, 0.9° entrega 2.00x recorrido teorico mas fino que 1.8°.

Costo de Presupuesto de Pulso

A 300 RPM, esta configuracion necesita 2.00x frecuencia de pulso frente a 1.8° con el mismo microstep.

Disparador de Limite

La utilizacion de pulso es 16.0% y la relacion de corriente es 100.0%.

Regla de Decision

Si el margen de pulso esta justo, prioriza menor demanda de pulso; luego recupera granularidad via mecanica o microstepping controlado.

Mejor ajuste

Usa 0.9° cuando se cumplan estas condiciones.

Ejes lineales sensibles a precision con velocidad maxima moderada.
Corriente nominal del motor y corriente configurada del driver alineadas cerca de placa.
Par controlador + driver con margen de pulso ya verificado.
Backlash y rigidez mecanica ya controlados.

No recomendado

Evita 0.9° si estas restricciones dominan.

Objetivo de RPM alto con techo bajo de interfaz de pulso.
Corriente del driver muy por debajo o por encima de la nominal del motor.
Lineas de senal largas y ruidosas sin buenas practicas de blindaje/tierra.
El proyecto no puede absorber iteraciones de ajuste y comisionamiento.

Capa de metodologia y evidencia

Las salidas de la herramienta son deterministas para la misma entrada. La confianza de interpretacion esta limitada por limites publicos de drivers y por datos faltantes de torque-velocidad e inercia especificos del proyecto.

Iniciar consulta (abre app de correo)Abrir checklist pre-PO

Flujo del metodo

Convertir angulo de paso a pasos por vuelta.
Aplicar ratio de microstep y calcular resolucion de comando efectiva.
Calcular demanda de pulso al RPM objetivo y compararla con limite de driver.
Comparar corriente configurada vs corriente nominal y clasificar banda de corriente.
Clasificar estado final de limite y adjuntar siguiente accion operativa.

Registro de fuentes (conocido/desconocido)

Fuentes actualizadas en 2026-05-17 salvo nota.

Fuente	Hecho usado	Cobertura
Derivado de relacion exacta de unidades SI/imperial	1 Nm = 141.6119 oz-in, por lo tanto 1.9 Nm son aproximadamente 269.1 oz-in.	Conocido
Tabla MotionKing 23HS Stepper Motor (consultado 2026-05-07)	La fila 23HS8430 publica angulo de paso 1.8°, 3.0 A/fase, resistencia de fase 0.95 Ω y torque de retencion 180 N·cm (nominal 1.8 Nm).	Conocido
Listado StepperOnline 23HS30-3004S (consultado 2026-05-07)	Un listado de mercado comun publica 1.89 Nm (269 oz-in), 3.0 A y largo de cuerpo 76.5 mm; esto respalda usar 1.9 Nm como benchmark de cribado, pero no como valor universal para cualquier listado etiquetado 23HS8430.	Conocido
Oriental Motor Stepper Motor Basics (consultado 2026-04-12)	La precision estandar del stepper se indica como ±3 arc-min (±0.05°), y la pagina indica que ese error de paso no se acumula paso a paso.	Conocido
Analog Dialogue (ADI), marzo 2025	El microstepping aumenta la resolucion comandada, pero no mejora automaticamente la precision real de posicionamiento; el torque incremental de retencion cae en muchas posiciones de microstep.	Conocido
TI DRV8825 Datasheet (Rev. F)	El timing STEP esta limitado por pulsos minimo alto/bajo de 1.9 μs, y el datasheet lista fSTEP hasta 250 kHz.	Conocido
Allegro A4988 Datasheet	El timing STEP requiere ancho minimo de pulso alto de 1.0 μs y bajo de 1.0 μs.	Conocido
Leadshine DM542E Drive Page (consultado 2026-04-12)	La frecuencia maxima de entrada de pulso se indica en 200 kHz, con ajustes de microstep hasta 51,200 pulsos/vuelta.	Conocido
TI AN-828 (Rev. B) Increasing High-Speed Torque	Mayor voltaje de bus/control chopper puede mejorar torque en alta velocidad al aumentar la rapidez de subida de corriente en bobina, pero la corriente debe limitarse para evitar disipacion excesiva y riesgo termico.	Conocido
AutomationDirect STP-MTRH-23079 product page	El modelo de ejemplo NEMA 23 se lista con 5.6 A y 286 oz-in de torque de retencion (1.8°).	Conocido
AutomationDirect STP-MTRAC-23078D product page	Otro ejemplo NEMA 23 se lista con 0.71 A y 227 oz-in de torque de retencion (1.8°), mostrando que el mismo marco puede variar en ratings electricos/mecanicos.	Conocido
Leadshine DM542 User Manual v2.0 (ingles, consultado 2026-04-12)	Ancho PUL/nivel bajo PUL minimos de 2.5 μs, setup DIR antes de PUL de 5 μs, y separacion minima de 10 cm entre lineas de pulso y lineas de motor para reducir interferencia.	Conocido
Leadshine DM542 User Manual v2.0 (ingles, consultado 2026-04-25)	El manual especifica entradas de control optoaisladas con nivel alto de 4.5–5 V o 24 V, corriente logica de 7–16 mA y modo de señal de control 24 V por defecto de fabrica (S2 permite cambiar a 5 V).	Conocido
Leadshine DM542E product page (consultado 2026-04-25)	DM542E se publica como driver digital para motores paso a paso hibridos de 2 fases y 4 fases.	Conocido
Pololu DRV8825 Carrier (item 2133, consultado 2026-04-12)	Ceramicos de bajo ESR y cables VMOT largos pueden crear picos LC por encima de 45 V incluso con bus de 12 V; se recomienda un electrolitico minimo de 47 μF cerca de VMOT.	Conocido
TI DRV8825 Datasheet (Rev. F), Seccion 10.1	Se requiere capacitancia bulk en VM, y la inductancia de cables puede crear transitorios destructivos si no se controla a nivel de placa.	Conocido
AMETEK MAE ST23 Datasheet (consultado 2026-04-12)	Dentro de una familia NEMA 23, la corriente nominal va de 1.0 A a 4.0 A y el torque de retencion aprox. de 70 a 210 Ncm, reforzando que el tamano de marco no fija ratings electricos.	Conocido
Oriental Motor Technical Reference (consultado 2026-04-13)	Holding torque se define en reposo, mientras pull-out torque es el torque maximo en marcha para una velocidad dada. La frecuencia de arranque cae al subir la inercia de carga.	Conocido
Oriental Motor FAQ: Allowable Inertia Ratio (consultado 2026-04-13)	El FAQ indica una relacion maxima permisible de inercia de carga de 30:1 para steppers Oriental Motor.	Conocido
TRINAMIC TMC2209 Datasheet Rev1.08 (consultado 2026-04-13)	La guia de diseno indica alrededor de 1.4 Arms para operacion continua y hasta 2 Arms con duty termico; la corriente pico listada es 2.8 A.	Conocido
Leadshine DM542 User Manual v2.0 (ingles, consultado 2026-04-22)	Entrada de alimentacion de 18–50 VDC (24–48 VDC recomendado) y entorno operativo 0–40°C, con guia de mantener temperatura de carcasa por debajo de 45°C.	Conocido
ST AN235 Stepper Motor Driving (Rev. 3, noviembre 2007)	La nota explica que la corriente del bobinado sigue dinamica L/R; al subir frecuencia de paso, puede no alcanzar el valor nominal antes de conmutar y baja el torque disponible.	Conocido
ST AN235 Stepper Motor Driving (Rev. 3), Seccion 2.2	La corriente promedio de la fuente es menor que la corriente del bobinado en drives chopper, por lo que la corriente de PSU no es un proxy valido para ajuste de corriente de fase.	Conocido
Pololu DRV8825 Carrier (item 2133, consultado 2026-04-22)	La guia del carrier indica que corriente de fuente no equivale a corriente de bobina y recomienda fijar limite por metodos de VREF/corriente de bobina.	Conocido
TRINAMIC TMC2209 Datasheet Rev1.09 (consultado 2026-04-22)	Rango de alimentacion VM de 4.75–29 V y capacidad de corriente limitada por termica; 2 Arms es un objetivo practico de diseno.	Conocido
TI DRV8825 Datasheet (Rev. F), caracteristicas de interfaz logica	El dispositivo es compatible con logica de 3.3 V/5 V, con VIH minimo 2.2 V y VIL maximo 0.7 V, y los pines STEP/DIR incluyen pull-downs internos de 100 kΩ.	Conocido
TRINAMIC TMC2209 Datasheet Rev1.09 (consultado 2026-04-25)	TMC2209 se describe para motores stepper de dos fases, con control Step/Dir + UART de un solo cable y logica de 3.3 V o 5 V via VCC_IO.	Conocido
gnea/grbl settings.md (consultado 2026-04-25)	El parametro $0 define el ancho de pulso STEP (por defecto 10 μs); pulsos muy cortos pueden perderse y pulsos muy largos pueden solaparse en altas tasas de pulso/feed.	Conocido
LinuxCNC Tweaking Steppers guide (consultado 2026-04-25)	En software stepping, la tasa maxima de pasos queda limitada por BASE_PERIOD y latencia; el ejemplo con 31 μs da aproximadamente 16,129 steps/s.	Conocido
NIST Circular 31 (PDF reemitido en 2023, consultado 2026-04-24)	La tabla publica 18/16/14 AWG en 6.51/4.09/2.58 Ω por 1000 ft a 25°C y 7.52/4.72/2.98 Ω por 1000 ft a 65°C; el mismo documento indica α20 ≈ 0.00393/°C.	Conocido
JST XH Connector Datasheet (junio 2025)	La familia XH se califica en 3 A AC/DC, con cable AWG #30 a #22 y temperatura operativa −25°C a +85°C (incluyendo aumento de temperatura).	Conocido
JST VH Connector Datasheet (junio 2025)	La familia VH se califica en 10 A AC/DC con AWG #16 y 7 A con AWG #18, con rango de cable AWG #22 a #16.	Conocido
Catalogo Oriental Motor stepping motors seccion B2-B42 (consultado 2026-04-24)	La guia de extension mapea corriente nominal a calibre de cable (≤1 A: AWG24, 1–3 A: AWG20, 3–5 A: AWG16) y menciona extension hasta 20 m.	Conocido
NSK Precision Ball Screw Catalog (consultado 2026-04-13)	Torque operativo y empuje se relacionan por Ta = Fa × lead/(2π×η), con eficiencia de husillo η aprox. 0.9 a 0.95; la friccion de arranque puede ser 2 a 2.5 veces la friccion dinamica.	Conocido
HIWIN Ballscrew Catalog 22nd edition (impresion sep-2020, consultado 2026-04-24)	El catalogo lista ejemplos de diametro nominal 16 mm con leads y cargas distintas (ej.: R16-5T3: C 664 kgf, Co 1195 kgf; R16-10T3: C 623 kgf, Co 1102 kgf), por lo que “16 mm” no basta para dimensionar carga.	Conocido
THK Permissible Axial Load (consultado 2026-04-24)	THK indica que la ecuacion de pandeo incluye factor de seguridad 0.5 y que deben verificarse cargas permisibles de tension/compresion frente al limite de fluencia del eje.	Conocido
THK Permissible Rotational Speed (consultado 2026-04-24)	THK indica que la velocidad permisible del husillo es el menor entre N1 (velocidad critica) y N2 (limite por valor DN), y que N1 incluye factor de seguridad 0.8.	Conocido
THK Calculating the Permissible Axial Load (consultado 2026-04-24)	THK publica limites inferiores de factor estatico: maquinaria industrial 1.0–3.5 (sin vibracion) y 2.0–5.0 (con vibracion); maquina-herramienta 1.0–4.0 y 2.5–7.0.	Conocido
Curvas torque-velocidad pareadas 0.9° vs 1.8° bajo mismo voltaje/corriente/carga	Las fuentes publicas son insuficientes para ranking universal de pull-out torque en tu punto operativo exacto.	N/A until measured

Puente de evidencia para alias “23hs8430 nema 23”

Comparacion estructurada para evitar tratar el alias de modelo como una especificacion unica invariable.

Fuente	Torque de retencion	Corriente/fase	Largo cuerpo	Decision de compra	Cobertura
MotionKing 23HS8430 (2026-05-07)	180 N·cm (~1.80 Nm)	3.0 A	76 mm	Tomar este valor como referencia nominal de fabricante, no como garantia de cualquier listado con etiqueta similar.	Conocido
StepperOnline 23HS30-3004S (2026-05-07)	1.89 Nm (269 oz-in)	3.0 A	76.5 mm	Confirma la utilidad del benchmark 1.9 Nm para cribado rapido, pero exige validacion de ficha tecnica por proveedor antes de cerrar PO.	Conocido
Listado sin hoja tecnica verificable	N/A	N/A	N/A	Mantener estado desconocido y exigir curva torque-velocidad + datos de corriente/fase antes de comparar con resultados de herramienta.	N/D hasta verificacion

Compuerta electrica L/R para alias 23HS8430 + 23KM-K044U

Las metricas derivadas usan tau = L/R, 3tau y R/(2piL) para convertir especificaciones de bobinado en una frontera operativa reproducible a velocidad, incluyendo variacion por sufijo de modelo.

Contexto fisico: ST AN235 explica que al subir la frecuencia de paso la corriente de bobina puede no alcanzar su valor nominal antes de la siguiente conmutacion. ST AN235

Fuente / modelo	Constantes electricas	Condicion y limite	Accion	Evidencia
MotionKing 23HS8430 table (accessed 2026-05-07) 23HS8430 · 3.0 A/phase	R = 1.00 Ω; L = 3.50 mH τ = L/R ≈ 3.50 ms ; 3τ ≈ 10.50 ms; R/(2piL) ≈ 45.5 Hz	Las especificaciones generales publican precision de resistencia ±10%, precision de inductancia ±20% y ambiente de -20°C a +50°C. El torque/corriente publicado debe leerse junto con L/R del bobinado y su envolvente de tolerancia.	Usalo como referencia de menor inductancia al cribar margen de alta velocidad con el mismo bus y limite de corriente del driver.	Conocido
StepperOnline 23HS30-3004S Full Datasheet (Rev 0, 2025-08-01, accessed 2026-05-07) 23HS30-3004S · 3.0 A/phase	R = 1.13 Ω; L = 4.80 mH τ = L/R ≈ 4.25 ms ; 3τ ≈ 12.74 ms; R/(2piL) ≈ 37.5 Hz	La inductancia se especifica como 4.8 mH ±20% @1 kHz, con precision de paso ±5% (no acumulativa). Una constante de tiempo electrica mayor implica subida de corriente mas lenta y margen de torque en velocidad mas ajustado al mismo voltaje.	Trata la misma clase “3 A / ~1.9 Nm” como no intercambiable hasta igualar curvas torque-velocidad y voltaje de driver.	Conocido
NMB 23KM-K044U Data Sheet (accessed 2026-05-07) 23KM-K044U · 3.0 A/phase	R = 0.85 Ω; L = 1.80 mH τ = L/R ≈ 2.12 ms ; 3τ ≈ 6.35 ms; R/(2piL) ≈ 75.2 Hz	Listado con contexto de manejo a 24 V y nota de que las curvas torque-velocidad son referenciales y dependen de circuito, secuencia y forma de onda de corriente. Se requieren constantes electricas del SKU exacto con sufijo U antes de comparar resultados del alias con la calculadora.	Usa este SKU como baseline unipolar para cribar interfaz de controlador y margen de subida de corriente en velocidad.	Conocido
NMB 23KM-K Data Sheet (accessed 2026-05-07) 23KM-K044B · 2.2 A/phase	R = 1.70 Ω; L = 7.20 mH τ = L/R ≈ 4.24 ms ; 3τ ≈ 12.71 ms; R/(2piL) ≈ 37.6 Hz	Misma familia 23KM-K pero con sufijo BI-POLAR y constantes diferentes de corriente, resistencia e inductancia. Empatar por marco o codigo base sin cerrar sufijo puede ocultar un perfil de subida de corriente mucho mas lento.	Mantener separados los sufijos U/B en compras y validar margen pull-out sobre la variante real de bobinado.	Conocido

Ejemplo base reproducible

Entradas por defecto para el escenario 1.9nm nema 23 stepper motors y salida determinista de calculadora.

Conjunto de entrada

Torque objetivo de retencion: 1.9 Nm (~269.1 oz-in)
Angulo de paso: 0.9°
Microstep: 16
Paso de husillo: 5 mm/vuelta
Velocidad objetivo: 300 RPM
Limite de pulso del driver: 200 kHz
Corriente del motor: 1.5 A/fase
Corriente configurada: 1.5 A/fase

Resumen de salida

Torque objetivo: 1.90 Nm (269.1 oz-in)
Demanda de pulso: 32,000 Hz
Utilizacion de pulso: 16.0%
Recorrido teorico por microstep: 0.00078 mm
Ventana de corriente: 1.35–1.50 A
Limite: Dentro de Presupuesto (confianza alta)

Reproduce este resultado con “Restaurar valores base” y luego “Calcular ajuste”.

Tabla de conversion 1.9Nm y benchmark

Vista estructurada de conversion para cribado de compra con unidades mixtas.

Fila	Torque (Nm)	Torque (oz-in)	Interpretacion	Evidencia
Objetivo de referencia	1.90 Nm	269.1 oz-in	Conversion principal para el escenario de compra de 1.9 Nm.	Conocido
AutomationDirect STP-MTRAC-23078D	1.60 Nm	227 oz-in	Benchmark inferior usado en esta ventana de cribado de pagina.	Conocido
AutomationDirect STP-MTRH-23079	2.02 Nm	286 oz-in	Benchmark superior usado en esta ventana de cribado de pagina.	Conocido
Listado marketplace sin condiciones de prueba	N/A	N/A	Si el listado no reporta condiciones de prueba de torque, mantener estado unknown y solicitar datasheet.	N/D hasta verificacion

Limites de interfaz STEP del driver (cross-check)

Datos de datasheet/proveedor para evitar sobreconfiar en un unico limite de pulso.

Driver	STEP alto minimo	STEP bajo minimo	Techo usado
Allegro A4988 Techo derivado por timing, no garantia de confiabilidad integral del sistema.	1.0 µs	1.0 µs	≈500 kHz derivado por timing (1/(1 µs + 1 µs))
TI DRV8825 La tabla de timing tambien sugiere ~263 kHz teoricos de borde; usar limite de datasheet en planificacion.	1.9 µs	1.9 µs	Limite de datasheet: 250 kHz
Leadshine DM542E DIR setup es 5 µs antes del flanco PUL; mantener separacion >=10 cm entre lineas de pulso y cables de motor.	2.5 µs (min ancho PUL)	2.5 µs (min nivel bajo PUL)	Maximo de entrada de pulso: 200 kHz

Bandas de ajuste de corriente

Guardrails de comisionamiento usados por la capa de herramienta para validar este escenario.

Banda	Corriente configurada	Impacto en decision	Accion
Subcorriente	< 90% de la corriente nominal del motor	Menor margen de torque durante aceleracion y carga pico.	Subir corriente configurada mas cerca de la nominal antes del ajuste final.
Alineada	90% a 100% de la corriente nominal del motor	Balance de torque y riesgo termico para comisionamiento inicial.	Fijar esta ventana de corriente y verificar temperatura del bobinado en ciclo de trabajo.
Sobrecorriente	> 100% de la corriente nominal del motor	Mayor riesgo termico y de confiabilidad si se mantiene.	Reducir corriente configurada o agregar salvaguardas termicas antes del despliegue.
Limite duro	> 110% o < 75% de la nominal	Alto riesgo de sobrecarga termica o perdida de pasos por torque insuficiente.	Tratar como estado limit y corregir corriente antes de cerrar compra.

Limite de torque incremental en microstep (ADI)

Ganancia de resolucion y resistencia a perturbacion no son la misma metrica.

Relacion de subdivision (SDR)	TINC / THOLD	Implicacion de decision
2	70.709%	El margen de retencion cae aun cuando mejora la granularidad de comando.
4	38.267%	Los setpoints finos de microstep pueden ser mas faciles de perturbar en reposo.
16	9.801%	Esperar menor torque incremental de retencion en muchas posiciones no de paso completo.
256	0.614%	No tratar el conteo de microsteps como equivalente de rigidez estatica de posicionamiento.

Limite de unidades de corriente (Peak vs RMS vs Vref)

Aplica formulas de corriente solo dentro del alcance publicado de cada driver o carrier.

Stack de driver	Regla de corriente declarada	Limite de aplicabilidad	Riesgo de mal uso	Evidencia
Leadshine DM542 Alinear primero unidad de placa del motor y luego elegir entrada de corriente correspondiente del driver.	Tabla DIP reporta corriente pico y equivalente RMS	El manual lista 1.00 A pico = 0.71 A RMS hasta 4.20 A pico = 3.00 A RMS.	Usar valores pico como RMS puede exceder corriente nominal del motor durante comisionamiento.	Conocido
Allegro A4988 IC Leer valor RS de placa, calcular corriente de trip y validar con prueba termica de remojo de bobina.	Current trip usa ITripMAX = VREF / (8 × RS)	RS depende de la placa; la formula vale solo tras confirmar valor real de resistor de sensado.	Copiar Vref de otra placa puede producir gran desajuste de corriente.	Conocido
Pololu DRV8825 carrier Verificar RS de placa y documentacion del proveedor antes de usar atajo por Vref.	Guia de carrier indica CurrentLimit = VREF × 2	Esta conversion asume resistores de sensado de 0.1 Ω en ese carrier especifico.	Aplicar la misma formula a clones desconocidos puede fijar corriente de fase incorrecta.	Conocido
Drivers clon sin etiqueta Tratar como pendiente: conseguir manual SKU o medir corriente de fase en banco antes de produccion.	Metodo de escalado de corriente a menudo no esta documentado publicamente	No existe conversion universal confiable para variantes de PCB clon.	La corriente puede quedar mal incluso cuando etiquetas DIP parecen similares a modelos conocidos.	Pendiente de confirmacion

Controles de riesgo de integracion (cableado + transitorios)

Los riesgos siguientes son independientes del calculo puro de pulso y deben controlarse antes del cierre de PO.

Riesgo	Disparador tipico	Accion minima de control	Evidencia
Sobretension por picos LC en VMOT (clase DRV8825)	Cables de fuente largos + ceramicos de bajo ESR cerca de VMOT	Agregar al menos 47 μF electrolitico cerca de VMOT/GND y mantener cableado de fuente corto.	Conocido
Transitorios por inductancia parasita de cableado	Capacitancia bulk insuficiente y conmutacion brusca de corriente	Seguir guia de capacitancia bulk de datasheet y buenas practicas de layout en entrada VM.	Conocido
Corrupcion de pulsos por acoplamiento de cableado	Lineas Pulse/DIR ruteadas junto a lineas de potencia del motor	Separar cableado de pulso y motor al menos 10 cm y usar ruteo diferencial/resistente a ruido cuando sea posible.	Conocido
Dano de driver por back-EMF al conectar/desconectar motor energizado	Conectar o desconectar cables de motor mientras el driver esta energizado	No hacer hot-plug de cableado de motor; apagar alimentacion antes de cambiar conectores.	Conocido
Derating termico o shutdown en gabinetes cerrados	Temperatura ambiente/de carcasa por encima de limites publicados o flujo de aire insuficiente	Mantener entorno dentro de rangos publicados (DM542: 0–40°C operativo y carcasa <45°C), montar con flujo de aire y agregar ventilacion forzada cuando sube la temperatura del gabinete.	Conocido

Analisis profundo de limites: significado de torque, compuerta de inercia y margen del driver

Estos limites cierran errores comunes de decision: usar torque de retencion como torque en marcha, omitir chequeo de inercia y emparejar motores de alta corriente con drivers de baja corriente.

Limite de terminos de torque (no mezclar)

Termino	Significado	Limite de aplicabilidad	Riesgo de decision si se usa mal
Holding torque	Torque estatico maximo con rotor energizado en reposo (0 RPM).	No usarlo como valor de torque disponible a velocidad operativa.	Dimensionar solo con holding torque puede causar falta de torque a alta velocidad.
Pull-out torque	Torque maximo en marcha para cada punto de velocidad en la curva pull-out.	Valido solo para misma condicion de driver/voltaje/corriente/carga de la curva.	Mezclar curvas de condiciones de prueba distintas lleva a comparaciones falsas.
Maximum starting frequency	Maxima tasa de pulso donde el motor puede arrancar/parar sin perder sincronismo.	Disminuye cuando sube la inercia reflejada de carga.	La matematica de pulso puede aprobar mientras start/stop falla en ejes pesados.

Compuerta de relacion de inercia (antes del cierre PO)

Se agrega porque el calculo de pulso por si solo no garantiza estabilidad de arranque/parada cuando la inercia reflejada es alta.

Fuente	Declaracion	Aplicabilidad	Accion	Evidencia
FAQ Oriental Motor (copyright 2025, consultado 2026-04-13)	La relacion maxima permisible de inercia de carga se indica como 30:1 para sus steppers.	Usar como compuerta de cribado y luego validar con tu perfil de aceleracion.	Si la relacion supera 30:1, ejecutar pruebas de detuning/rampa antes de congelar BOM motor/driver.	Conocido
PDF de tips de seleccion de Oriental Motor (consultado 2026-04-13)	El flujo de seleccion usa un limite superior de relacion de inercia de 30 para sistemas stepper.	Mas util en fase pre-PO al comparar opciones preseleccionadas.	Tratar relacion alta de inercia como bandera de riesgo de comisionamiento, no como garantia de fallo.	Conocido
Limite universal cross-vendor de relacion de inercia	No existe estandar publico confiable con un corte universal unico para todo build NEMA 23.	La topologia del driver, amortiguamiento, mecanica y perfil de control cambian segun sistema.	Mantener estado unknown y exigir datos de validacion start/stop a nivel maquina.	Pendiente de confirmacion

Matriz de margen de corriente del driver

El mismo tamano de marco puede requerir distinta corriente de fase. Ajusta la clase de driver antes de comparar microstep.

Driver	Ventana de corriente	Limite de aplicabilidad	Pista de seleccion	Evidencia
Allegro A4988	Hasta ±2 A (rating absoluto maximo)	La corriente continua practica depende fuertemente de enfriamiento y diseno de placa.	A menudo insuficiente para builds NEMA 23 de alta corriente si el camino termico es debil.	Conocido
TI DRV8825	Hasta 2.5 A full-scale (con disipacion adecuada a 24 V, 25°C)	No garantizado sin diseno termico y ajuste de limite de corriente.	Puede encajar en casos NEMA 23 de corriente media, pero validar margen termico antes de produccion.	Conocido
TRINAMIC TMC2209	Objetivo de diseno ~1.4 Arms continuo, hasta 2 Arms con duty cycle, 2.8 A pico	Capacidad de corriente depende del duty termico, no es rating continuo universal.	Muy bueno en operacion silenciosa, pero objetivos de torque alto en NEMA 23 pueden exceder esta clase.	Conocido
Leadshine DM542	1.00–4.20 A pico (0.71–3.00 A RMS)	Tabla DIP mezcla columnas pico y RMS; usar unidad correcta contra placa del motor.	Mas adecuado cuando demanda de corriente NEMA 23 supera clases de driver de baja corriente.	Conocido

Incremento stage1b: limites de duty, inercia y retencion sin energia

Nuevas evidencias agregadas en 2026-05-17 para cerrar brechas de notacion SI (kg-cm/N·m), cadena de pulsos controlador+driver, topologia 4/6/8 hilos, condiciones de prueba de torque, uso continuo y retencion sin energia.

Fuente	Dato nuevo	Limite aplicable	Accion ejecutable	Evidencia
Oriental Motor Technical Reference (accessed 2026-04-26)	La tabla de referencia publica relaciones de inercia permisible hasta 30 para tipos AlphaStep AZ estandar y hasta 10 para tipos con reductora; ademas indica que operar a corriente nominal suele plantearse con duty de marcha menor al 50% en uso normal.	Un resultado positivo de calculadora no implica que una operacion continua de alto duty sea termicamente segura.	Ejecuta prueba termica de remojo por duty cycle antes de liberar produccion cuando el tiempo energizado sea alto.	Conocido
Oriental Motor Stepper Motor Basics (accessed 2026-04-26)	La guia basica recomienda usar alrededor del 30-70% del torque disponible y plantea una ventana practica de relacion de inercia de 1:1 a 10:1 (y 1:1 a 3:1 para movimientos rapidos), con resonancia frecuente alrededor de 200 Hz en vacio.	Superar un cribado 30:1 no garantiza estabilidad robusta en movimientos rapidos.	Trata disenos con relacion alta como estado de vigilancia y valida resonancia con perfiles reales de aceleracion.	Conocido
AMETEK MAE ST23 Datasheet (accessed 2026-04-26)	El datasheet indica que todos los datos electricos se miden a 25C con cables de 300 mm, fija ambiente operativo de -20C a +40C, clase de aislamiento 130 (B) y voltaje maximo de 75 VDC.	Los valores de catalogo son de banco, no garantias automaticas en gabinete caliente o con arneses mas largos.	Revalida margenes de torque/corriente/temperatura cuando ambiente o cableado difieran del montaje de prueba del datasheet.	Conocido
AMETEK MAE ST23 Datasheet detent rows (accessed 2026-04-26)	Ejemplos ST23 listan 70/140/210 Ncm de holding torque frente a 3/5/7 Ncm de detent torque (aprox. 3.3-4.3% del holding torque en estas filas).	El detent torque sin energia queda muy por debajo del holding torque energizado y no debe tratarse como equivalente.	En ejes verticales o con carga por gravedad, agrega chequeos de freno/contrapeso en lugar de depender del detent torque.	Conocido
Cross-vendor universal detent-to-safe-hold cutoff	No existe un estandar publico confiable cross-vendor que defina un umbral unico de detent torque universalmente seguro para ejes NEMA 23 cargados por gravedad.	Cualquier regla porcentual fija para hold sin energia es especifica de proyecto salvo validacion con datos de maquina.	Manten esto como pendiente de confirmacion y exige pruebas de parada/sostenimiento a nivel maquina antes de aceptar.	Pendiente de confirmacion
Leadshine DM542E User Manual v2.0 idle-current section (accessed 2026-04-29)	El manual DM542E documenta corriente en reposo por SW4 como 50% (OFF) o 90% (ON), y recomienda modo automatico de corriente en reposo para reducir calentamiento del motor.	Reducir corriente en reposo baja temperatura, pero tambien reduce margen de retencion energizada en velocidad cero.	En ejes con carga por gravedad, valida deriva y estabilidad en reposo antes de activar reducciones agresivas de corriente en reposo.	Conocido
TMC2209 Datasheet Rev1.09 standstill-power-down and current-scaling notes (accessed 2026-04-29)	El datasheet TMC2209 indica que la disipacion en reposo puede bajar por debajo de 33% con reduccion automatica; tambien lista standby de aprox. 9%-78%, y advierte que escalar corriente hacia abajo vuelve los microsteps efectivamente mas gruesos.	Optimizar termica en reposo no es gratis: reducir demasiado la corriente de hold puede degradar rigidez y precision fina de microstep.	Valida ajustes IHOLD/PDN contra deriva en reposo y repetibilidad de re-cero antes de congelar produccion.	Conocido
AutomationDirect SureStep Manual ch7 Rev E (2025-04-08, accessed 2026-04-29)	En la tabla NEMA 23, STP-MTR-23079 (276 oz-in, 2.8 A RMS) y STP-MTRH-23079 (286 oz-in, 5.6 A RMS) mantienen el mismo limite maximo radial/axial (15 lb / 13 lb), y en motores de doble eje la suma de cargas frontal+trasera debe quedar dentro del rating.	Subir clase de torque/corriente no aumenta automaticamente el margen permisible de carga en rodamientos del eje.	Usa coples flexibles tipo clamp-on y conserva factor de seguridad de torque (disenar alrededor de <=50% del torque del motor) antes de liberar polea/cople final.	Conocido
NEMA ICS 16 listing (ID: NEMA ICS 16-2001 (R2020), accessed 2026-05-07)	El listado oficial muestra un estandar activo para motores/controles/realimentacion de posicion (185 paginas), con alcance publico que cubre servomotores y steppers rotativos de 10 kW o menos.	El listado confirma alcance/estado del estandar, pero no expone limites de clausula (dimension/rendimiento) en la vista publica.	Usa el listado NEMA para trazabilidad normativa y luego ata la decision de compra a datasheets por modelo y evidencia medida de torque-velocidad.	Conocido
StepperOnline 23HS30-3004S Full Datasheet (Rev 0, 2025-08-01, accessed 2026-05-07)	El datasheet publica precision de paso ±5% (no acumulativa), carga axial dinamica maxima 15 N, carga radial dinamica maxima 75 N a 20 mm de eje y TMBF de 6000 h o mas a 24 V / 300 RPM.	Estas cifras de vida/carga dependen de condicion y no deben extrapolarse a otro voltaje, RPM o geometria de carga sobre eje.	Si tu duty cycle sale de 24 V / 300 RPM o cambia la geometria de carga lateral, manten la aceptacion como pendiente y pide contexto de prueba del proveedor antes del cierre final.	Conocido
NMB 23KM-K Data Sheet (accessed 2026-05-07)	Dentro de la misma familia 23KM-K, filas publicas muestran diferencias relevantes por sufijo: 23KM-K044U (UNI-POLAR, 3.0 A, 0.85 Ω, 1.8 mH, 760 mN·m), 23KM-K044B (BI-POLAR, 2.2 A, 1.7 Ω, 7.2 mH, 1000 mN·m) y 23KM-K044-00V/99V (3.0 A, 0.85 Ω, 900 mN·m).	El string alias por si solo no es una especificacion fija; debes cerrar sufijo y revision antes de usar la salida de calculadora como evidencia de compra.	Exige sufijo completo + revision de datasheet en RFQ/PO y luego mapea validacion de corriente/cableado/torque-velocidad al SKU exacto.	Conocido
NMB 23KM-K Data Sheet torque-speed note (accessed 2026-05-07)	La hoja indica que las curvas torque-velocidad son valores de referencia y cambian con circuito de manejo, secuencia de excitacion y forma de onda de corriente de entrada.	Las curvas de catalogo dependen de condicion y no se deben tratar como equivalentes directas entre distintos stacks de driver.	Valida torque-velocidad con tu driver, voltaje de bus y forma de onda de corriente exactos antes del cierre final.	Conocido
NMB 23KM-K044U Data Sheet wiring section (accessed 2026-05-07)	23KM-K044U se especifica como UNI-POLAR con seis conductores (A, A COM, A, B, B COM, B), cable AWG #22 y conector JST S6B-XH-A-1 en la especificacion estandar publicada.	No asumas compatibilidad directa con cualquier perfil bipolar de 4 hilos sin confirmar topologia y cableado.	Ejecuta primero chequeos de interfaz de controlador + arnes y luego decide si necesitas recableado o cambio de clase de driver.	Conocido
Oriental Motor PKP Series catalog wiring options (2015-2016 edition, accessed 2026-05-12)	La tabla de opciones de cableado indica que la configuracion bipolar puede usar 4, 6 u 8 conductores, mientras que unipolar requiere 6 conductores.	El numero de conductores es una compuerta de topologia, no solo detalle de conector; un listado 4-wire no ofrece taps centrales unipolares.	Para intentos “24.0 kg-cm 4 wire”, bloquea el motor como bipolar fijo y rechaza supuestos de recableado unipolar salvo que el diagrama de bobinado lo demuestre.	Conocido
Kollmorgen PMX Selection Guide lead-code notes (accessed 2026-05-12)	Las notas de nomenclatura PMX asignan U a 6 hilos unipolar-only y B a 4 hilos bipolar, y explicitan que no existe version de 8 hilos en esa familia.	El sufijo de codigo de modelo trae restricciones reales de cableado; la misma clase de marco no garantiza flexibilidad de recableado.	Exige sufijo de codigo de conductores en RFQ/PO y trata ausencia de sufijo como pendiente de confirmacion antes de congelar controlador y arnes.	Conocido
Kollmorgen PMX23 data table test conditions (accessed 2026-05-12)	La tabla PMX23 etiqueta el torque de retencion como “2 phases ON” y anota corriente nominal medida con ambas fases energizadas a 1000 pps y elevacion de bobina a 85°C sobre placa de aluminio de 250×250 mm.	Los valores de holding torque dependen de condicion; la comparacion cross-vendor es debil si excitacion y fixture termico no estan alineados.	Antes de sustituir proveedor, exige campos de definicion de torque y condiciones de prueba (modo de fase, tasa de pulso y fixture termico) en el paquete de cotizacion.	Conocido
Oriental Motor frame-size guidance (accessed 2026-05-12)	Oriental Motor indica que los numeros NEMA describen solo tamano de marco y no indican holding torque; la misma pagina muestra rangos amplios de torque dentro del mismo marco segun motor/reductora.	La etiqueta “NEMA 23” por si sola no es una afirmacion defendible de torque/corriente para decidir alias.	Usa compatibilidad de tamano de marco solo como primera compuerta y luego cierra decision con evidencia electrica y torque-velocidad por modelo.	Conocido
NIST Guide to the SI, Chapter 4 (updated 2025-08-18, accessed 2026-05-17)	NIST especifica que el momento de fuerza debe expresarse como newton meter (N·m) y no como joule (J), aunque sean dimensionalmente relacionados.	Si una cotizacion mezcla N·m y J para torque, tratala como riesgo de calidad documental y exige correccion antes del PO.	Estandariza los campos de torque en RFQ/PO a N·m (con oz-in opcional) y rechaza notacion ambigua de energia.	Conocido
NIST Guide to the SI, Appendix B.9 (accessed 2026-05-17)	Las tablas de conversion NIST publican kilogram-force meter = 9.80665 N·m y ounce-force inch = 7.061552×10^-3 N·m, y marcan las entradas no-SI como generalmente no recomendadas en publicaciones NIST.	Una frase de marketplace como “24.0 kg-cm” es atajo no-SI y debe normalizarse antes de comparar proveedores.	Convierte primero el torque alias a N·m y luego cruza listados en oz-in con el mismo valor normalizado antes de decidir ajuste.	Conocido
LinuxCNC Stepper Configuration (last updated 2025-12-15, accessed 2026-05-17)	LinuxCNC indica que en generacion por software la tasa maxima es un paso por cada dos BASE_PERIODs en modo step/dir, y si la tasa solicitada no es alcanzable aparecen following errors.	Las especificaciones de pulso del IC de driver no bastan; el techo temporal del controlador puede ser el cuello de botella real.	Bloquea decisiones con min(techo de pulso del driver, techo temporal del controlador/base-period) antes de cerrar microstep, RPM y stack de interfaz.	Conocido
Leadshine DM542E Manual v1.0 motor/wiring notes (accessed 2026-05-17)	El manual DM542E indica que los motores de 4 hilos son los menos flexibles, y la seccion de cableado advierte no conectar ni desconectar P1/P2/P3 con el equipo energizado.	La ruta alias 4-wire no es solo una eleccion topologica; tambien incorpora restricciones de seguridad de comisionamiento.	Congela la topologia de hilos antes del bring-up y aplica procedimiento de reconexion sin energia en checklist de comisionamiento.	Conocido

Contraejemplo: holding energizado vs detent sin energia

Misma familia NEMA 23, pero el detent torque sin energia queda en una fraccion pequena del holding torque energizado.

Modelo	Holding (Ncm)	Detent (Ncm)	Detent como % del holding	Accion de decision
AMETEK ST23X16	70	3	4.3%	No tratar este nivel de detent como retencion de seguridad: validar freno/contrapeso y prueba de sostenimiento con carga.
AMETEK ST23X21	140	5	3.6%	No tratar este nivel de detent como retencion de seguridad: validar freno/contrapeso y prueba de sostenimiento con carga.
AMETEK ST23X31	210	7	3.3%	No tratar este nivel de detent como retencion de seguridad: validar freno/contrapeso y prueba de sostenimiento con carga.

Nota: si el mecanismo depende de retencion tras corte de energia, mantener estado "pendiente" hasta validar parada/sostenimiento en maquina real.

Envolvente de fuerza para husillo 16 mm a 1.9Nm (derivada con formula NSK)

Calculado en 2026-05-17 usando η = 0.9-0.95. Esta tabla usa leads ejemplo de 2/5/10 mm para cribado; no sustituye validacion final de aceptacion.

Paso	Rango de eficiencia	Fuerza lineal estimada a 1.9Nm	Nota de limite
2 mm	0.9-0.95	5,372-5,671 N	Estimacion idealizada de empuje del husillo; los ejemplos de lead priorizan opciones comunes de catalogo 16 mm y excluyen torque de aceleracion, arrastre por precarga y perdidas externas.
5 mm	0.9-0.95	2,149-2,268 N	Estimacion idealizada de empuje del husillo; los ejemplos de lead priorizan opciones comunes de catalogo 16 mm y excluyen torque de aceleracion, arrastre por precarga y perdidas externas.
10 mm	0.9-0.95	1,074-1,134 N	Estimacion idealizada de empuje del husillo; los ejemplos de lead priorizan opciones comunes de catalogo 16 mm y excluyen torque de aceleracion, arrastre por precarga y perdidas externas.

Item de limite	Limite de fuente	Impacto en decision	Accion minima
Formula de torque operativo	Catalogo NSK define Ta = Fa × lead / (2π × η1).	Para empuje fijo, mayor lead eleva torque requerido del motor casi de forma lineal.	Usar esta formula en cribado temprano antes de seleccionar corriente de motor y voltaje de fuente.
Rango de eficiencia	NSK lista eficiencia de husillo de bolas η1 alrededor de 0.9–0.95.	Las estimaciones torque→empuje deben reportarse como rango y no como valor unico.	Correr casos de eficiencia baja y alta al estimar fuerza lineal alcanzable.
Penalizacion por friccion de arranque	NSK indica que torque de friccion de arranque puede ser 2 a 2.5 veces el torque dinamico de friccion.	Un diseno que pasa torque en marcha puede fallar en breakaway o inversion.	Incluir margenes de arranque/inversion en planes de validacion de aceleracion y anti-stall.

Desconocidos conocidos antes de compra final

La evidencia es solida para matematica de pulso/resolucion, pero estas decisiones aun requieren validacion especifica del proyecto.

Pregunta de decision	Estado actual de evidencia	Siguiente paso minimo ejecutable
Que rinde mejor en tu RPM objetivo: pull-out torque de 0.9° o de 1.8°?	No existe ranking publico universal confiable	Solicitar curvas torque-velocidad pareadas con mismo driver, mismo bus, mismo limite de corriente y misma inercia.
Repetibilidad bidireccional real con carga	Los datos publicos suelen ser sin carga o especificos de modelo	Ejecutar pruebas de repetibilidad con reloj comparador o escala lineal bajo perfil de aceleracion de produccion.
Integridad de pulso en tu topologia real de cableado	No puede inferirse solo desde especificaciones de catalogo	Medir STEP/DIR al feed maximo, verificar calidad de flancos y mantener margen temporal antes del cierre de compra.
Un stack de controlador universal para el alias “2 phase nema 23 stepper motor”	No existe benchmark abierto confiable que normalice timing de firmware, latencia e integridad de señal entre todas las familias de controladores	Tratar como pendiente: ejecutar pruebas de banco controlador + cable + driver a la peor tasa de pulso antes de congelar el stack.
Se puede tratar un titulo marketplace “4-wire NEMA 23” como prueba suficiente de topologia para sustitucion?	No existe dataset publico confiable que garantice consistencia titulo-a-pinout entre proveedores sin diagrama de bobinado y sufijo de conductores	Mantener como pendiente: exigir diagrama de bobinado, sufijo de conductores y verificacion de continuidad antes de aceptar una sustitucion drop-in.
Que regla de conversion de corriente aplica a tu PCB exacto de driver?	Placas clon suelen omitir RS o usar mapeos Vref/corriente diferentes	Exigir manual a nivel SKU o medir corriente de fase directamente antes de fijar corriente final.
Margen termico despues de subir voltaje de fuente	Requiere confirmacion a nivel sistema	Usar limitacion de corriente + pruebas termicas de remojo al peor duty cycle antes de bloquear BOM final.
Limite universal de relacion de inercia para todo stack NEMA 23	No existe estandar publico confiable cross-vendor	Usar 30:1 como cribado inicial y validar con pruebas de rampa/carga/amortiguamiento de la maquina.
Equivalencia cross-vendor para husillos de 16 mm bajo misma clase de precarga/soporte	No existe dataset abierto confiable que normalice familias 1605/1610 entre proveedores con condiciones identicas	Exigir clase de precarga, condicion de soporte y contexto de prueba de carga del proveedor antes de sustituir una serie 16 mm por otra.
Umbral universal detent-a-retencion segura para ejes NEMA 23 con carga por gravedad	No existe estandar abierto confiable que defina un umbral unico de detent torque seguro para todas las geometrias y factores de seguridad	Mantener como pendiente: ejecutar pruebas de sostenimiento sin energia a nivel maquina antes de aceptar detent torque en ejes verticales/con gravedad.
Corte universal de ampacidad para “18 AWG en NEMA 23” en todas las condiciones de arnes	No existe estandar abierto confiable con un unico limite AWG/corriente que cubra aislamiento, agrupamiento, conector y temperatura de gabinete en conjunto	Mantener como validacion especifica de proyecto: medir temperatura de arnes y conector al peor duty cycle antes de liberar.
Porcentaje minimo universal de corriente en reposo que evite deriva en ejes cargados	No existe un corte universal publico confiable entre distintas cargas, friccion y geometria de transmision	Tratar como pendiente: ejecutar pruebas temporizadas de sostenimiento sin movimiento con distintos ajustes (por ejemplo 50%, 90% y corriente completa) antes de aceptar produccion.

Comparacion, trade-offs y controles de riesgo

La comparacion se normaliza por necesidad de resolucion, impacto de presupuesto de pulso y riesgo de comisionamiento. Los valores especificos desconocidos se mantienen explicitos y no estimados.

Matriz de opciones

Usa esta matriz para decidir la primera direccion de diseno antes de validacion de laboratorio.

Opcion	Perfil de resolucion	Perfil velocidad/pulso	Riesgo principal	Mejor caso de uso
Stepper NEMA 23 de 0.9° (lazo abierto)	2x resolucion de paso completo frente a 1.8° (400 vs 200 pasos/vuelta)	Requiere ~2x frecuencia de pulso con mismo microstep y RPM	Mayor demanda de ancho de banda de pulso y mayor sensibilidad de ajuste	Mayor granularidad de posicionamiento a velocidad moderada
Stepper NEMA 23 de 1.8° (lazo abierto)	Menor resolucion angular nativa	Menor demanda de pulso; margen de controlador mas facil	Puede requerir mas microstepping o mecanica para cumplir paso fino	Movimiento CNC general cuando el presupuesto de controlador es limitado
Stepper de lazo cerrado / servo integrado en marco NEMA 23	Depende de encoder y lazo de control	A menudo mejor recuperacion a alta velocidad que un stepper de lazo abierto	Mayor costo BOM y mayor complejidad de comisionamiento	Cuando el riesgo de perdida de pasos es inaceptable o hay cambios dinamicos altos de carga

Contraejemplo: mismo NEMA 23, distintas especificaciones

NEMA 23 describe clase de marco, no torque/corriente garantizados.

Modelo	Marco	Corriente nominal	Torque de retencion	Angulo de paso
STP-MTRH-23079	NEMA 23	5.6 A	286 oz-in	1.8°
AMETEK ST23X16	NEMA 23	1.0 A	70 Ncm	1.8° ±5%
AMETEK ST23X31	NEMA 23	4.0 A	210 Ncm	1.8° ±5%
STP-MTRAC-23078D	NEMA 23	0.71 A	227 oz-in	1.8°

Matriz de riesgo

Riesgo por mal uso, costo y desajuste de escenario con mitigacion.

Riesgo de mal uso: asumir que microsteps comandados equivalen a precision real garantizada o rigidez estatica.
Riesgo de costo: pagar por angulo de paso mas fino ignorando techos de interfaz del driver y esfuerzo de validacion de integridad de senal.
Riesgo de desajuste de escenario: elegir lazo abierto donde la perturbacion dinamica exige realimentacion.
Riesgo termico: subir voltaje de bus para torque en alta velocidad sin limitacion estricta de corriente ni validacion termica de remojo.
Riesgo de retencion sin energia: usar detent torque como si fuera retencion de seguridad en ejes con gravedad.

Ejemplos de escenarios

10 rutas rapidas desde premisa hasta decision.

Consulta alias: “24.0 kg-cm 4 wire nema 23 stepping motor”

Supuesto: El comprador trae torque en kg-cm y wording de 4 hilos, pero sin normalizar a Nm/oz-in ni validar limites.

Resultado: Convierte 24.0 kg-cm a ~2.35 Nm (~333.2 oz-in), mantiene explicita la compuerta bipolar de 4 hilos y luego ejecuta cribado de corriente + pulso antes de liberar PO.

Consulta alias: “2 phase nema 23 stepper motor”

Supuesto: El comprador solo conoce “2 fases + NEMA 23 + controlador”, pero no las restricciones de voltaje/corriente/timing de señal de control.

Resultado: Ejecuta primero la compuerta de controlador 2 fases y luego confirma modo de nivel logico, timing de pulso y presupuesto de steps/s antes de cerrar driver y placa de control.

Consulta alias: “23km_k044u nema 23”

Supuesto: El comprador solo tiene un codigo de modelo de marketplace y necesita saber si debe tratarlo como ruta aparte o como intencion canonical de seleccion NEMA 23.

Resultado: Mantener el alias en esta URL canonical, ejecutar primero la calculadora de ajuste y luego validar limites de corriente/pulso junto con evidencia del modelo antes de congelar BOM.

Consulta alias: “18 gauge wire on nema 23 stepper motors”

Supuesto: El integrador tiene corriente objetivo y longitud de ruta de cable, pero sin un limite explicito de caida.

Resultado: Ejecuta primero la compuerta AWG 18; si la caida supera 2% en 12V, sube a 16/14 AWG o reduce longitud antes de liberar BOM de cableado.

Consulta alias: “16mm ball screw nema 23” con solo dato de diametro

Supuesto: El comprador solo tiene diametro nominal y faltan lead, longitud libre y limites de duty.

Resultado: Mapear primero variantes de lead para 16 mm y luego validar compuertas de pandeo/velocidad/factor estatico antes de fijar supuestos de torque en NEMA 23.

Retrofit a bus de 12V sobre controlador CNC existente

Supuesto: El sistema debe mantenerse en rail de 12V sin disparar riesgo alto de perdida de pasos.

Resultado: Ejecuta primero el chequeo rapido 12V y luego valida utilizacion de pulso/corriente antes de cerrar BOM.

Preseleccion 1.9 Nm entre catalogos mixtos Nm / oz-in

Supuesto: Los proveedores publican torque en unidades distintas y es facil perder comparabilidad.

Resultado: Convierte primero 1.9 Nm a ~269.1 oz-in y luego ejecuta chequeos de corriente + pulso antes de congelar BOM.

Eje con husillo de bolas de 5 mm de paso

Supuesto: Se busca contorneado mas suave a baja velocidad y mejor granularidad lineal teorica.

Resultado: 0.9° + 1/16 microstep da ~0.00078 mm teoricos por microstep, pero confirma repetibilidad en mecanica real.

Eje de router con feed alto a 800 RPM

Supuesto: Controlador con presupuesto de pulso limitado y tramos de cable largos.

Resultado: 1.8° puede reducir presion de pulso y mejorar estabilidad, salvo que la resolucion fina sea obligatoria.

Maquina de duty mixto con aceleraciones/desaceleraciones frecuentes

Supuesto: Inercia y resonancia generan riesgo ocasional de perdida de pasos.

Resultado: Lazo cerrado suele ser mas seguro que forzar microstep alto + pulso alto en lazo abierto.

FAQ de decision

El FAQ se enfoca en decisiones de compra e integracion, incluyendo cobertura explicita para “23 nema stepper motor”, “23km_k044u nema 23”, “23hs8430 nema 23”, “24.0 kg-cm 4 wire nema 23 stepping motor”, “2 phase nema 23 stepper motor”, “18 gauge wire on nema 23 stepper motors”, “16mm ball screw nema 23”, “12v nema 23 stepper motor”, “1.9nm nema 23 stepper motors” y “0.9 degree nema 23”.

Capa de accion: pasar de estimacion a validacion

Ahora tienes estimaciones deterministas para escenarios 12V + 1.9Nm, junto con compuerta AWG 18 y chequeos de ajuste de corriente/pulso. Cierra con validacion torque-velocidad, termica de arnes y calidad de senal del controlador.

Iniciar consulta (abre app de correo)Re-ejecutar calculadora

Recursos internos relacionados

Accion de inquiry

Si el resultado queda en fit/watch, abre la consulta con supuestos, limites y campos pendientes.

Correo de consulta

[email protected]

Abrir app de correo Iniciar consulta (abre app de correo)

Auditoria stage1b: brechas y parche aplicado

Brecha detectada	Impacto	Incremento aplicado	Estado
Faltaba ventana electrica de drivers con numeros trazables	Riesgo de sobreestimar compatibilidad de "24V".	Se agrego matriz DM542E/DRV8825/A4988/TMC2209 con valores de datasheet.	Cerrado
Faltaba separar "tamano NEMA" vs "rating por modelo"	Decisiones por etiqueta de marco sin validar sufijo.	Se agregaron pruebas de Oriental + NMB y accion obligatoria de cierre por part suffix.	Cerrado
Baja densidad en riesgos de pulso/controlador	Riesgo de fallas tardias en RPM objetivo.	Se incorporaron minimos STEP/DIR y base-period como compuerta de velocidad.	Cerrado
Peak vs RMS vs Itrip no estaba explicitado en la capa de decision	Un "1.5 A" podia mapearse a unidades distintas y desajustar corriente de bobina.	Se agrego tabla de semantica de corriente (DM542E/DRV8825/A4988/TMC2209) con regla de conversion y accion de medicion.	Cerrado
Riesgo de picos LC/regeneracion en bus 24V estaba sub-especificado	Un sistema "24V" podia exceder VMOT/VBB en transitorios aun cumpliendo ventana nominal.	Se agrego matriz de riesgo de rail con limite 45/47V, advertencia de picos LC y mitigacion de banco.	Cerrado
No se explicitaba la semantica de corriente de fuente (bus) vs corriente de fase	La seleccion de PSU podia sobredimensionarse o subdimensionarse al usar una unica regla de amperaje.	Se agrego tabla de semantica PSU con reglas publicadas (<=67%, <2/3 o <1/3 segun topologia) y condicion de uso.	Cerrado
Faltaba frontera de arranque/hold-up/sobrecarga para fuentes 24V	Podia aparecer falla de arranque o reset por huecos AC aunque el voltaje nominal fuera correcto.	Se agrego matriz de comportamiento de fuente (hold-up, sobrecarga, inrush) con accion minima de validacion bajo carga.	Cerrado
Faltaba declarar claramente el hueco de evidencia en inmunidad transitoria cross-vendor	Se podia cerrar RFQ sin validar sobretension real en desaceleracion/cableado final.	Se agrego item Known/Unknown dedicado a transitorios y estado "pendiente de confirmacion" hasta medicion en osciloscopio.	Pendiente (sin dataset publico confiable)

Resumen ejecutivo: conclusiones y numeros clave

Normalizacion de unidades obligatoria

24.0 kg-cm = 2.3536 N·m = 333.2 oz-in

El alias de marketplace suele venir en kg-cm. Convierte a N·m antes de comparar fichas o cotizaciones.

Aplica: Equipos de compras/ingenieria que consolidan multiples proveedores.

No aplica: Equipos que solo comparan una unidad sin conversion cruzada.

NEMA 23 define marco, no rating electrico

56.4 mm cuerpo / 47.14 mm montaje (NMB)

Oriental Motor marca NEMA como equivalencia de marco, y NMB muestra variaciones por sufijo dentro de 23KM-K. La etiqueta no fija corriente/torque.

Aplica: Equipos que cruzan ofertas con codigos de parte distintos.

No aplica: Flujos que toman "NEMA 23" como prueba directa de compatibilidad electrica.

24V es candidato, no aprobacion

5.5-29 / 8-35 / 8.2-45 / 18-50 V segun driver

Las ventanas publicadas por TMC2209, A4988, DRV8825 y DM542E son distintas; 24V solo es valido despues de mapear stack y corriente.

Aplica: Proyectos con driver definido y restricciones de control claras.

No aplica: Escenarios sin datos de driver/controlador o con supuestos incompletos.

El techo de velocidad lo limita el pulso

STEP min 1.0-2.5 us + BASE_PERIOD

DRV8825/A4988/DM542E publican minimos de pulso/direccion y LinuxCNC agrega limite por base period. Frecuencia teorica sin timing real produce falsos fit.

Aplica: Equipos que fijan parametros de firmware/PLC antes de pruebas.

No aplica: Decisiones que no incluyen validacion de temporizacion de controlador.

La fuente 24V no se dimensiona con una sola regla

Heuristicas publicas: <=67% (Gecko) + hold-up 12-25 ms

El dimensionamiento depende de topologia del drive y comportamiento de la fuente (inrush, hold-up, sobrecarga). Tratar "A nominal" como unico criterio deja huecos de arranque y regen.

Aplica: Equipos que deben cerrar PSU+driver+perfil de carga en una sola decision.

No aplica: Compras que solo comparan amperaje de catalogo sin validar arranque ni transientes.

Herramienta + reporte en misma URL

1 URL canonical, 0 paginas duplicadas

La capa tool da resultado inmediato y la capa report agrega evidencia, limites de aplicacion y rutas de mitigacion.

Aplica: Quienes necesitan decidir hoy y dejar trazabilidad tecnica.

No aplica: Procesos que requieren validacion termica/fatiga final en hardware real.

Limites de aplicacion (usar/no usar)

Escenario	Usar cuando	No usar cuando	Accion minima
Comparar motores etiquetados "24V" de proveedores distintos	Conviertes torque a N·m/oz-in y amarras el dato al sufijo exacto del part number.	Solo usas etiqueta de marco NEMA o voltaje comercial sin hoja de datos por modelo.	Exigir hoja con corriente, resistencia, inductancia, topologia de hilos, curva torque-velocidad y revision.
Validar compatibilidad de driver a 24V	Cruzas ventana de alimentacion y clase de corriente del driver con corriente nominal del motor.	Asumes que todos los drivers "NEMA23" aceptan 24V y misma corriente continua.	Aplicar matriz de ventanas (DM542E/DRV8825/A4988/TMC2209) antes de congelar BOM.
Seleccionar fuente 24V para varios ejes	Separas corriente por fase, corriente de bus y curva de sobrecarga/hold-up del PSU especifico.	Usas una regla unica de corriente para cualquier topologia de drive o cualquier SKU de fuente.	Aplicar tabla de semantica PSU, registrar supuestos de corriente y cerrar con medicion de bus en aceleracion/desaceleracion.
Usar resultado para velocidad objetivo	Verificas timing minimo STEP/DIR del driver y el BASE_PERIOD o limite de frecuencia del controlador.	Solo extrapolas RPM desde tension o microstep sin revisar tiempos de pulso reales.	Cerrar presupuesto de pulsos con valores de datasheet y firmware antes de aprobar velocidad.
Reusar cableado/driver existente con nuevo NEMA23	Valida topologia de hilos y mantienes procedimiento power-off para reconexion.	Cambias conectores P1/P2/P3 energizados durante commissioning.	Aplicar checklist de seguridad y bloquear hot-plug en procedimientos de campo.

Metodo y fuentes

Evidence update: 2026-05-22 (stage1b research-enhance, PSU sizing + startup pass)

Captura de banco: medicion dimensional de motor NEMA 23 para validacion de ficha tecnica — Evidencia visual de referencia de banco usada para documentar limites de fit mecanico y evitar suposiciones de marketplace.

Flujo aplicado: (1) ejecutar checker para salida fit/watch/limit, (2) normalizar unidades de torque a N·m, (3) validar limites de pulso/controlador, (4) cerrar riesgos de cableado/commissioning, (5) emitir RFQ con supuestos explicitos.

Fuente	Hecho clave	Fecha/contexto	URL
NIST Guide to the SI, Chapter 4	El torque debe expresarse como N·m; mezclar notacion de energia degrada calidad documental.	Updated 2025-08-18, accessed 2026-05-17	https://www.nist.gov/pml/special-publication-811/nist-guide-si-chapter-4-two-classes-si-units-and-si-prefixes
NIST Guide to the SI, Appendix B.9	Factores de conversion para kgf·m y ozf·in permiten normalizar alias de marketplace a N·m.	Accessed 2026-05-17	https://www.nist.gov/pml/special-publication-811/nist-guide-si-appendix-b-conversion-factors/nist-guide-si-appendix-b9
Oriental Motor Frame Size page	Publica nota explicita: equivalencia NEMA basada solo en tamano de marco.	Page copyright 2025; accessed 2026-05-17	https://www.orientalmotor.com/stepper-motors/stepper-motor-frame-sizes.html
NEMA ICS 16 listing	Listado oficial activo; el alcance publico no entrega limites de clausula para decisiones de compra por SKU.	Published 2004-04-15; status active; accessed 2026-05-17	https://www.nema.org/standards/view/motion-position-control-motors-controls-and-feedback-devices
TI DRV8825 Datasheet (Rev. F)	VM operativo 8.2-45 V, STEP alto/bajo minimo 1.9 us y frecuencia STEP hasta 250 kHz.	Rev F 2014-07; accessed 2026-05-17	https://www.ti.com/lit/ds/symlink/drv8825.pdf
Allegro A4988 Datasheet	VBB operativo 8-35 V con timing STEP min de 1 us y DIR setup/hold de 200 ns.	Rev 6 2016-11-09; accessed 2026-05-17	https://www.allegromicro.com/~/media/Files/Datasheets/A4988-Datasheet.pdf
ADI TMC2209 Datasheet Rev1.09	Rango de operacion (regulador interno) 5.5-29 V, clase IRMS tipica 1.4 A y reduccion de disipacion en reposo por corriente automatica.	Rev 1.09, 2023-06-12; accessed 2026-05-17	https://www.analog.com/media/en/technical-documentation/data-sheets/tmc2209_datasheet_rev1.09.pdf
LinuxCNC Stepper Configuration	La tasa real de pasos depende tambien del techo temporal del controlador/base period.	Updated 2025-12-15, accessed 2026-05-17	https://www.linuxcnc.org/docs/html/config/stepper.html
Leadshine DM542E Manual v1.0	Input 18-50 VDC; STEP/PUL y LOW min 2.5 us; DIR setup 5 us; y no conectar/desconectar P1/P2/P3 energizado.	Accessed 2026-05-17	https://www.leadshine.com/upfiles/downloads/d5375bf4c28b5c75b2d150c9762781c9_1651052967281.pdf
NMB 23KM-K Data Sheet	Dentro de la misma familia 23KM-K cambian corriente/resistencia/inductancia/torque por sufijo y la curva torque-velocidad se declara como valor de referencia.	Datasheet revision 2019-03-19; accessed 2026-05-17	https://nmbtc.com/wp-content/uploads/parts/documents/23KM-K%20data%20sheet.pdf
ST AN235 Stepper Motor Driving	El winding L/R define la pendiente de corriente; subir tension de bus puede mejorar torque a alta velocidad pero exige control de corriente.	Rev 3, 2007-11; accessed 2026-05-17	https://www.st.com/resource/en/application_note/an235-stepper-motor-driving-stmicroelectronics.pdf
TI DRV8825 Product page	TI publica maximo absoluto VM de 47 V y protecciones UVLO/OCP/TSD; operar cerca del techo sin control de transitorios deja margen pequeno.	Accessed 2026-05-22	https://www.ti.com/product/DRV8825
Pololu DRV8825 carrier docs	Pololu documenta que cables largos + ceramicos de bajo ESR pueden generar picos LC que exceden 45 V; recomienda al menos 47 uF cerca de VMOT.	Accessed 2026-05-22	https://www.pololu.com/product/2133
Pololu A4988 carrier docs	La corriente limite depende de Rsense (Imax = VREF / (8 x Rcs)); en full-step la corriente medida suele ser ~70% del limite configurado.	Accessed 2026-05-22	https://www.pololu.com/product/1182
ADI TMC2209 Product page	La familia se declara hasta 2.8 A peak / 2.0 A RMS, con bus de 4.75-29 V; corriente continua util depende de disipacion y PCB.	Accessed 2026-05-22	https://www.analog.com/en/products/tmc2209.html
LinuxCNC HAL rtcomps	LinuxCNC publica limite teorico de paso por steplen/stepspace: fmax = 1,000,000,000 / (steplen + stepspace) en ns.	Stable docs, accessed 2026-05-22	https://www.linuxcnc.org/docs/stable/html/hal/rtcomps.html
Geckodrive Power Supply Basics	Gecko publica que la corriente media desde fuente suele ser <2/3 (bobinado paralelo) o <1/3 (serie) respecto a corriente de fase, y no recomienda fuentes reguladas para absorber energia regenerativa.	Accessed 2026-05-22	https://www.geckodrive.com/support/power-supply-basics/
Geckodrive G201X/G210X User Manual Rev 6	Manual oficial indica limite tipico de corriente de fuente <=67% de corriente de fase y sugiere mantener margen de tension segun constante inductiva.	Rev 6 (2009-06), accessed 2026-05-22	https://www.geckodrive.com/support/g201x-g210x-manual-rev-6/
Leadshine DM542E User Manual v1.0 (power notes)	DM542E recomienda dejar margen por fluctuacion de red y back-EMF, y cablear cada driver directo a la fuente (evitar daisy-chain).	Document date 2022-04-27; accessed 2026-05-22	https://www.leadshine.com/upfiles/downloads/d5375bf4c28b5c75b2d150c9762781c9_1651052967281.pdf
Mean Well LRS-350 SPEC (2025-09-12)	Ejemplo de PSU 24V: hold-up tipico 12-16 ms (segun entrada AC) y sobrecarga 110-150% con modo hiccup; estos parametros cambian el comportamiento en picos/arranque.	Version 2025-09-12, accessed 2026-05-22	https://www.meanwell.com/Upload/PDF/LRS-350/LRS-350-SPEC.PDF
Omron S8VK-WB48024 specs	Omron publica hold time min 16 ms (typ 25 ms) y sobrecarga 151-175% para el modelo 24V/480W.	Specs as of 2025-11-04; accessed 2026-05-22	https://www.ia.omron.com/product/item/72211/
Omron FAQ01874 (startup current)	Omron documenta que la corriente de arranque de carga capacitiva puede ser 2x o decenas de veces la nominal, con ancho tipico de pulso alrededor de 5 ms.	FAQ01874, accessed 2026-05-22	https://www.ia.omron.com/support/faq/answer/22/faq01874/

Matriz rapida de drivers en contexto 24V

Stack	Ventana de alimentacion	Clase de corriente	Piso de timing	Limite/contracara
Leadshine DM542E	18-50 VDC input	1.0-4.2 A (peak setting table)	PUL high/low >=2.5 us, DIR setup >=5 us	Valido para perfiles de mayor corriente, pero exige revisar modo de entrada y termica.
TI DRV8825	8.2-45 V VM	Hasta 2.5 A full-scale (con disipacion adecuada)	STEP high/low >=1.9 us	Frecuente cuello de botella termico en carrier compacta; no asumir 2.5 A continuo sin pruebas.
Allegro A4988	8-35 V VBB	Hasta +-2 A (segun disipacion)	STEP pulse >=1 us; DIR setup/hold >=200 ns	Apto para clases bajas/medias; margen termico suele limitar torque alto sostenido.
ADI TMC2209	5.5-29 V (internal regulator mode)	IRMS tipica 1.4 A (hasta 2 A en hoja)	Depende de configuracion Step/Dir + UART	Fuerte en silencio/eficiencia; en torque alto NEMA23 puede quedar corto sin reductora.

Boundary clave: corriente Peak vs RMS vs VREF

Este bloque evita el error mas comun en compras tecnicas: tratar "A" como una unidad unica. Cada stack publica corriente con semantica distinta.

Stack	Termino publicado	Boundary de conversion	Riesgo de mal uso	Accion minima
Leadshine DM542E	DIP table publica pares Peak/RMS	La tabla asocia 4.2 A peak ≈ 3.0 A RMS; no es intercambiable con ratings RMS de motor sin convertir.	Tomar valor peak como si fuera RMS puede elevar corriente real de fase y temperatura de bobina.	Bloquear unidad de corriente en RFQ y registrar valor medido por fase en commissioning.
DRV8825 carrier (Pololu)	Current limit via VREF (carrier-specific)	Pololu publica Ilimit = VREF x 2 y recuerda que en full-step la medida suele ser ~70% del limite.	Calibrar por lectura DC sin interpretar el 70% puede dejar torque bajo o sobrecorriente.	Ajustar VREF con formula del carrier y validar corriente de bobina en microstepping real.
A4988 carrier (Pololu)	Imax = VREF / (8 x Rcs)	La misma VREF cambia de resultado cuando Rsense cambia entre revisiones o clones.	Copiar VREF entre placas distintas puede desbordar corriente nominal del motor.	Confirmar Rsense fisico del SKU y medir corriente de fase antes de aprobar lote.
ADI TMC2209	2.8 A peak / 2.0 A RMS class	El driver mezcla limite peak y continuidad RMS; tratarlos como iguales distorsiona margen termico.	Definir setpoint solo por valor peak puede provocar thermal throttling o shutdown.	Diseñar setpoint con objetivo RMS, disipacion de PCB y temperatura ambiente de trabajo.

Semantica de fuente 24V: corriente de fase vs corriente de bus

Este bloque evita cerrar BOM con una regla unica de amperaje. Las guias publicadas cambian segun topologia del drive y cableado del motor.

Fuente/stack	Regla publicada	Aplica cuando	Falla cuando	Accion minima
Geckodrive G201X/G210X Rev 6	Corriente maxima de fuente recomendada: <=67% de corriente de fase.	Drive chopper dentro de la familia Gecko + topologia documentada + margen de tension correcto.	Se extrapola la regla a drivers/microsteps/SKUs no equivalentes o sin validar regeneracion.	Usar como punto de partida y cerrar con medicion de corriente RMS del bus en ciclo real.
Geckodrive Power Supply Basics	Corriente media desde fuente: <2/3 (paralelo) o <1/3 (serie) de corriente de fase.	Se conoce claramente el cableado del motor (serie/paralelo) y el perfil de duty no es extremo.	Se desconoce topologia o hay deceleraciones agresivas que devuelven energia al bus.	Documentar topologia y registrar picos de corriente/voltaje del bus antes de congelar PSU.
Leadshine DM542E v1.0	Mantener margen por fluctuacion de red + back-EMF; evitar daisy-chain entre drivers.	Arquitectura de varios ejes con fuente DC compartida y cableado de potencia separable.	Se usa ramal compartido largo sin margen de transiente ni conexion estrella.	Cablear cada driver directo a la fuente y verificar margen de tension en peor desaceleracion.

Comportamiento de arranque/hold-up en PSU 24V

Dos fuentes con el mismo "24V xxA" pueden responder distinto ante inrush, huecos AC y sobrecarga. Esta matriz baja ese riesgo a criterios verificables.

Fuente/sku	Comportamiento de arranque	Hold-up o sobrecarga	Riesgo de decision	Accion minima
Mean Well LRS-350 SPEC (24V model)	Soporta pico de carga con modo hiccup; recuperacion automatica tras remover sobrecarga.	Hold-up tipico 16 ms (230 VAC) / 12 ms (115 VAC); sobrecarga 110-150%.	Huecos de red mayores al hold-up o picos repetitivos pueden resetear el eje aunque el bus nominal sea 24V.	Comparar hold-up del SKU contra perfil real de brownout y agregar buffer/UPS DC si no alcanza.
Omron S8VK-WB48024 specs	Salida 24V/20A con sobrecarga 151-175% y comportamiento definido para arranque industrial.	Hold time min 16 ms (typ 25 ms) a carga nominal.	Seleccionar fuente solo por corriente nominal omite su ventana de sostenimiento ante cortes cortos de AC.	Evaluar hold-up en el punto de carga real y no solo en especificacion de laboratorio.
Omron FAQ01874 (startup current)	Arranque de cargas capacitivas puede exigir 2x hasta decenas de veces la corriente nominal (~5 ms).	La curva de sobrecarga de la fuente y la curva de carga deben cruzarse en zona de arranque.	Sin ese cruce, la salida puede no levantar o entrar en proteccion repetitiva al energizar drivers/capacitores.	Validar inrush real del conjunto y confirmar coordinacion con OCP/fusible/disyuntor.

Riesgo de rail 24V: transitorios, picos y regen

Que el sistema sea "24V" no implica seguridad instantanea en VMOT/VBB; este bloque separa nominal estable de picos transitorios.

Escenario	Limite conocido	Boundary de fuente	Accion minima	Estado de evidencia
Cableado largo + capacitancia ceramica de baja ESR en VMOT/VBB	DRV8825 opera 8.2-45 V y su abs max es 47 V (TI); picos pueden superar el margen.	Pololu advierte picos LC destructivos y pide >=47 uF electrolitico cerca del driver.	Agregar capacitor bulk cercano y medir sobretension de bus en peor desaceleracion.	Known
Deceleracion fuerte de carga con inercia alta	El bus puede elevarse por energia regenerativa aunque la fuente sea nominal 24 V.	Public docs confirman limites de tension y protecciones, pero no dan umbral universal por combinacion PSU+driver+cable.	Mantener estado pendiente y capturar waveform de bus con osciloscopio antes de release.	Pending confirmation (no reliable public dataset yet)
Decision por etiqueta "24V compatible" sin revisar maximos	A4988: 8-35 V, DRV8825: 8.2-45 V, TMC2209: 4.75-29 V, DM542E: 18-50 VDC.	Las ventanas son heterogeneas; "24V" solo valida la clase de bus, no la corriente ni transitorios.	Cruzar driver window + current class + timing + transiente antes de congelar BOM.	Known

Known / Unknown: limites de evidencia

Cuando no existe dataset publico confiable cross-vendor, el estado queda "pendiente de confirmacion". Este juicio se infiere de la variabilidad entre datasheets y del alcance publico de normas/listados.

Tema	Conocido	No confirmado	Accion minima
Umbral universal de detent para ejes con gravedad	Los datasheets publicos muestran valores de detent condicionados por modelo.	No hay corte unico publico cross-vendor para declarar seguro el hold sin energia.	Marcar pendiente y exigir prueba de parada/sostenimiento a nivel maquina.
Derating termico comparable entre proveedores	Cada manual publica su propia ventana ambiental y condiciones de ensayo.	No existe tabla abierta y homologada que iguale derating NEMA23 entre marcas.	Pedir contexto de prueba del proveedor y correr soak test con duty real.
Mapeo exacto de formulas de corriente en clones de carrier	DRV/A4988 oficiales tienen formulas, pero muchas placas clon cambian Rsense/diseno.	Sin BOM/manual del SKU no se garantiza que la formula publica sea exacta.	Tratar como pendiente hasta medir corriente de bobina en banco.
Regla universal de corriente de fuente para todos los drives chopper	Guias oficiales publican heuristicas utiles (<=67%, <2/3, <1/3) pero dependen de topologia y familia de drive.	No existe dataset publico unificado que cierre una sola formula cross-vendor para sizing de PSU en todo escenario NEMA23.	Mantener pendiente y cerrar con log de corriente/voltaje de bus en el perfil de movimiento real.
Inmunidad transitoria cross-vendor en bus de 24V	TI/ADI/Pololu publican limites y advertencias de picos; la tolerancia real depende del stack completo.	No existe tabla publica normalizada que cubra overshoot permitido por driver+carrier+fuente+cable.	Mantener "pendiente de confirmacion" hasta medir picos de VMOT/VBB en peor caso de desaceleracion.

Comparacion de rutas y riesgo principal

Ruta	Tiempo de cribado	Confianza	Riesgo primario	Siguiente accion
Alias + etiqueta de marco solamente	2-5 min	Baja	Confundir equivalencia mecanica con compatibilidad electrica real.	Escalar de inmediato a hoja de datos por sufijo + matriz de driver.
Solo leer PDF del proveedor	10-20 min	Media-baja	Puede omitir mismatch de controlador, timing o modo de entrada.	Usar como insumo, no como puerta final de decision.
Checker + matriz de driver + evidencia en esta URL	5-8 min	Alta para cribado inicial	Condiciones extremas (temperatura/carga/lifetime) pueden seguir abiertas.	Adjuntar resultado + notas "pendiente" al RFQ y pedir datos faltantes.
Ensayo hardware torque-speed + termico	2-5 dias	Alta para aprobacion final	Costo y tiempo mayores en etapa temprana.	Reservar para shortlist despues de pasar la puerta de checker.

FAQ: 24v nema 23 + 24v power supply nema 23

Esta pagina responde la busqueda "24v nema 23"?

Si. Esta URL canonical responde ese alias con flujo tool-first, tablas de evidencia y FAQ de decision sin crear ruta separada.

Esta pagina cubre tambien "24v power supply nema 23"?

Si. El flujo de la herramienta estima demanda de corriente/pulso y luego aterriza limites de fuente/driver para ese alias en la misma URL canonical.

Existe una ruta dedicada para "24v nema 23"?

No. El alias se fusiona intencionalmente en /learn/nema23-24v-stepper para mantener un unico canonical URL.

Que campos minimos debo pedir en la hoja de datos 24V NEMA23?

Al menos: corriente por fase, resistencia, inductancia, torque de retencion, topologia de hilos y limites de pulso/interfaz del stack de control.

Por que "24V" por si solo no garantiza ajuste?

Porque el ajuste real depende de corriente configurada, frecuencia de pulso, microstep, ventana del driver y condiciones de carga.

Existe una regla unica para corriente de fuente en NEMA23?

No. Hay heuristicas oficiales (<=67%, <2/3, <1/3) que cambian segun topologia/driver. Se usan para pre-dimensionar, pero el cierre exige medicion de corriente RMS de bus y transientes.

Cual es el siguiente paso minimo despues del checker?

Exporta el resultado, adjunta evidencia de unidades/driver y pide cotizacion con parametros faltantes marcados como pendientes.

Que debo hacer cuando un punto queda como "pendiente de confirmacion"?

No cierres compra con ese dato. Escala a prueba de banco o solicita evidencia adicional del proveedor y registra el cierre en tu RFQ.

Debo configurar corriente en peak o RMS?

Depende del driver. DM542E publica ambos, TMC2209 destaca RMS, y carriers DRV/A4988 usan formulas por VREF/Rsense. Nunca mezcles unidades sin conversion.

Por que un sistema 24V puede danar un driver de todas formas?

Porque los picos transitorios (LC/regeneracion) pueden superar el maximo instantaneo del pin VMOT/VBB. La validacion minima es medir sobretension en banco.

Siguiente accion recomendada

Ejecuta la herramienta, revisa matriz de driver + tablas PSU (semantica y arranque), y luego abre inquiry con campos faltantes marcados como pendientes.

Volver a la herramienta Abrir accion de inquiry

Ruta canonical unica para "24v nema 23" y "24v power supply nema 23"

2 phase nema 23 stepper motor en una sola URL: compuerta de controlador 2 fases + calculadora de ajuste NEMA 23 para alias de serie como 23hs8430 nema 23, 23km_k044u nema 23 y 24.0 kg-cm 4 wire nema 23 stepping motor

Chequeo rapido para “12v nema 23 stepper motor”

Compuerta rapida para “2 phase nema 23 stepper motor”

Compuerta rapida para “18 gauge wire on nema 23 stepper motors”

Compuerta rapida para “24.0 kg-cm 4 wire nema 23 stepping motor”

Resumen rapido de decision para 1.9nm nema 23 stepper motors

Compuerta rapida para “16mm ball screw nema 23”

Revision de brechas y registro de mejoras

Resumen del informe: conclusiones clave y limites de ajuste

Capa de metodologia y evidencia

Analisis profundo de limites: significado de torque, compuerta de inercia y margen del driver

Comparacion, trade-offs y controles de riesgo

FAQ de decision

Esta pagina cubre la intencion alias “18 gauge wire on nema 23 stepper motors”?

AWG 18 siempre es aceptable para cables de motor NEMA 23?

Si AWG 18 pasa por caida de tension, el conector aun puede ser limite duro?

La temperatura del cable cambia de forma relevante la decision de AWG 18?

“18 gauge wire on nema 23 stepper motors” necesita ruta separada?

Esta pagina cubre la intencion alias “16mm ball screw nema 23”?

“16mm ball screw” significa automaticamente lead de 16 mm?

“16mm ball screw nema 23” necesita ruta dedicada separada?

Esta pagina responde la intencion “12v nema 23 stepper motor”?

“12v nema 23 stepper motor” tiene una ruta dedicada separada?

Esta pagina cubre el alias “2 phase nema 23 stepper motor”?

“2 phase nema 23 stepper motor” necesita ruta separada?

Esta pagina responde el alias “24.0 kg-cm 4 wire nema 23 stepping motor”?

Cuanto son 24.0 kg-cm en Nm y oz-in para comparar NEMA 23?

“24.0 kg-cm 4 wire nema 23 stepping motor” necesita una ruta dedicada?

Esta pagina responde el alias “23 nema stepper motor”?

“23 nema stepper motor” necesita una ruta dedicada?

Esta pagina responde el alias “23km_k044u nema 23”?

“23km_k044u nema 23” necesita una ruta dedicada?

Esta pagina responde el alias “23hs8430 nema 23”?

“23hs8430 nema 23” necesita una ruta dedicada?

Por que un setup de 2 fases puede fallar aunque motor y driver parezcan correctos?

Como evitar cuellos de botella de pulso del lado controlador en builds 2-phase NEMA 23?

Es valida la intencion de busqueda "1.9nm nema 23 stepper motors" para esta pagina?

Cuanto son 1.9 Nm en oz-in para comparar NEMA 23?

La intencion "1.9nm nema 23 stepper motors" tiene URL dedicada?

0.9 degree nema 23 siempre es mejor que 1.8 degree?

Cuantos pasos completos por vuelta tienen 0.9° y 1.8°?

El microstepping mejora proporcionalmente la precision real?

Como estimo la frecuencia de pulso requerida en forma rapida?

Que margen practico de presupuesto de pulso debo dejar?

Cuando deberia evitar 0.9° en NEMA 23?

Puedo acercarme a resolucion 0.9° usando un motor 1.8°?

What should I verify besides step angle?

Is this calculator enough for purchasing decisions?

Do I need a separate page for this 1.9Nm buying scenario?

What is the fastest way to reduce missed steps?

When should I move to closed-loop stepper?

Why can two NEMA 23 motors have very different current/torque?

Does higher driver voltage always mean better results?

Should I trust microstep count for static holding precision?

What data is still required before final purchase?

Why can supply current look lower than motor phase current?

Can I use one Vref formula for every DRV8825/A4988 board?

How serious are long-cable spikes on DRV8825-class setups?

Why is hot-plugging a stepper motor lead risky?

Can I use holding torque to estimate force at operating RPM?

Puedo usar un driver DM542/DM542E con bus de 12V?

Puedo ajustar corriente de fase solo mirando corriente de la fuente?

How should I interpret the 30:1 inertia-ratio guideline?

Capa de accion: pasar de estimacion a validacion

Accion de inquiry

Auditoria stage1b: brechas y parche aplicado

Resumen ejecutivo: conclusiones y numeros clave

Limites de aplicacion (usar/no usar)

Metodo y fuentes

Matriz rapida de drivers en contexto 24V

Boundary clave: corriente Peak vs RMS vs VREF

Semantica de fuente 24V: corriente de fase vs corriente de bus

Comportamiento de arranque/hold-up en PSU 24V

Riesgo de rail 24V: transitorios, picos y regen

Known / Unknown: limites de evidencia

Comparacion de rutas y riesgo principal

FAQ: 24v nema 23 + 24v power supply nema 23

Esta pagina responde la busqueda "24v nema 23"?

Esta pagina cubre tambien "24v power supply nema 23"?
